Máistreacht a fháil ar Braiteadh & Cosaint Reatha: Léim go domhain isteach sa Trasfhoirmeoir Reatha agus sa Chlaochladán Braiteoir Reatha

I gcórais leictreacha nua-aimseartha - ó thithe cliste go uathoibriú tionsclaíoch agus fuinneamh in-athnuaite - tá tomhas cruinn reatha agus cosaint iontaofa do-idirbheartaithe. Is gléasanna cruinne iad na laochra gan moladh taobh thiar de na feidhmeanna seo mar an Trasfhoirmeoir Reatha agus a roghanna speisialaithe. Cuidíonn sé le hinnealtóirí agus le speisialtóirí soláthair cinntí eolasacha a dhéanamh a fheabhsaíonn sábháilteacht, éifeachtúlacht agus fad saoil an chórais má thuigeann siad a róil ar leith.

1. Coincheapa Bunúsacha: Na Croí-Chomhpháirteanna a Shainmhíniú

Cé go n-úsáidtear go minic go hidirmhalartaithe é, Trasfhoirmeoir Reatha (CT), Trasfhoirmeoir Braiteoir Reatha , Trasfhoirmeoir Tomhais Reatha , agus Athsheachadán Cosanta CT freastal ar chuspóirí uathúla. A caighdeánach Trasfhoirmeoir Reatha céimeanna síos sruthanna arda bunscoile go leibhéil sábháilte intomhaiste. Tá an Trasfhoirmeoir Braiteoir Reatha comhtháthaíonn aerchóiriú comhartha le haghaidh comhéadan díreach microcontroller. Tá an Trasfhoirmeoir Tomhais Reatha tugtar tús áite do chruinneas ard thar raon leathan do bhilleáil agus monatóireacht. Ar deireadh, an Athsheachadán Cosanta CT tá sé deartha chun fanacht líneach le linn coinníollacha locht, ag cinntiú go n-oibríonn athsheachadáin chosanta i gceart.

• Trasfhoirmeoir Reatha (CT): Braite ginearálta, galbhánaithe aonraithe.
• Trasfhoirmeoir Braiteoir Reatha: Leictreonaic leabaithe do chomharthaí aimplithe/aschuir.
• Trasfhoirmeoir Tomhais Reatha: Ard-chruinneas (Aicme 0.5, 0.2) maidir le méadrú de ghrád ioncaim.
• Athsheachadán Cosanta CT: Pointe glúine sáithiúcháin ard, chun gearrchiorcad a bhrath.

2. Critéir Roghnúcháin: An CT Ceart a Chomhoiriúnú le D'Iarratas

Roghnú idir a Trasfhoirmeoir Reatha agus a Athsheachadán Cosanta CT ag brath ar thosaíocht do chórais: dílseacht tomhais nó athléimneacht lochtanna. Maidir le córais bhainistíochta fuinnimh, a Trasfhoirmeoir Tomhais Reatha le cruinneas 0.5% oiriúnach. Os a choinne sin, maidir le hathsheachadáin cosanta mótair nó painéil cosanta greille, a Athsheachadán Cosanta CT le rang cruinnis 5P10 nó 5P20 éigeantach chun sáithiú croí a sheachaint le linn borrtha.

2.1 Forbhreathnú Comparáideach: CTanna Tomhais vs Cosaint

Léiríonn an tábla thíos difríochtaí ríthábhachtacha nuair a bhíonn caighdeán á roghnú Trasfhoirmeoir Tomhais Reatha agus a Athsheachadán Cosanta CT do do chéad tionscadal eile.

3. Léim Deep Teicniúil: Trasfhoirmeoir Braiteoir Reatha le haghaidh Leictreonaic Nua-Aimseartha

Le iomadú IoT agus feistí cliste, tá an Trasfhoirmeoir Braiteoir Reatha tar éis teacht chun cinn thar corna simplí. Comhtháthaíonn leaganacha nua-aimseartha friotóirí ualaigh, aimplitheoirí, agus fiú comhéadain analógach go digiteach. Laghdaíonn an dearadh "réidh le braiteoir" seo castacht BOM do mhéadair chliste, chargers EV, agus rialtóirí tionsclaíocha.

• Cineálacha aschuir: Aschur voltais (0-3.3V, 0-5V) nó lúb-thiomáint 4-20mA.
• Freagra minicíochta: Optamaithe le haghaidh 50/60 Hz, ach cineálacha leathanbhanda suas le 1 kHz ar fáil.
• Sonraíochtaí tábhachtacha le seiceáil: Earráid uillinn chéim (ríthábhachtach le haghaidh ceartú fachtóir cumhachta) agus voltas leithlis (de ghnáth 3-5 kV).
• Leid Chomhtháthaithe: Roghnaigh a Trasfhoirmeoir Braiteoir Reatha le sciath ionsuite chun réimsí maighnéadacha seachtracha a dhiúltú i dtimpeallachtaí dlúth inverter.

4. Fócas Iarratais: Athsheachadán Cosanta CT i bhFuinneamh Nua & Rialú Tionsclaíoch

I gcórais fhótavoltach agus chairn luchtaithe, éilíonn lochtanna stua agus forshrutha talún láidir Athsheachadán Cosanta CT . Murab ionann agus CTanna caighdeánacha, coinníonn na gléasanna seo líneacht suas le 30 uair an sruth rátáilte, ag cinntiú go bhfaigheann na hathsheachadáin cosanta comharthaí cruinne le linn gearrchiorcaid. Le haghaidh ionaid rialaithe mótair (MCCanna), péireáil a Athsheachadán Cosanta CT le hathsheachadáin ró-ualaithe teirmeacha, cuirtear cosc ar thuisliú núis fad a chinntíonn sé oibriú sábháilte gan teip.

• Boscaí Comhcheangail PV: Úsáid CTanna ranga 5P10 chun monatóireacht a dhéanamh ar shruth sreinge chomh maith le sruth iarmharach atá íogair ó thaobh DC a bhrath.
• Cairn Muirearú: Sábhálann CTanna dé-lárnach (foirceann cosanta a thomhas i gcroí amháin) spás agus laghdaítear costais.

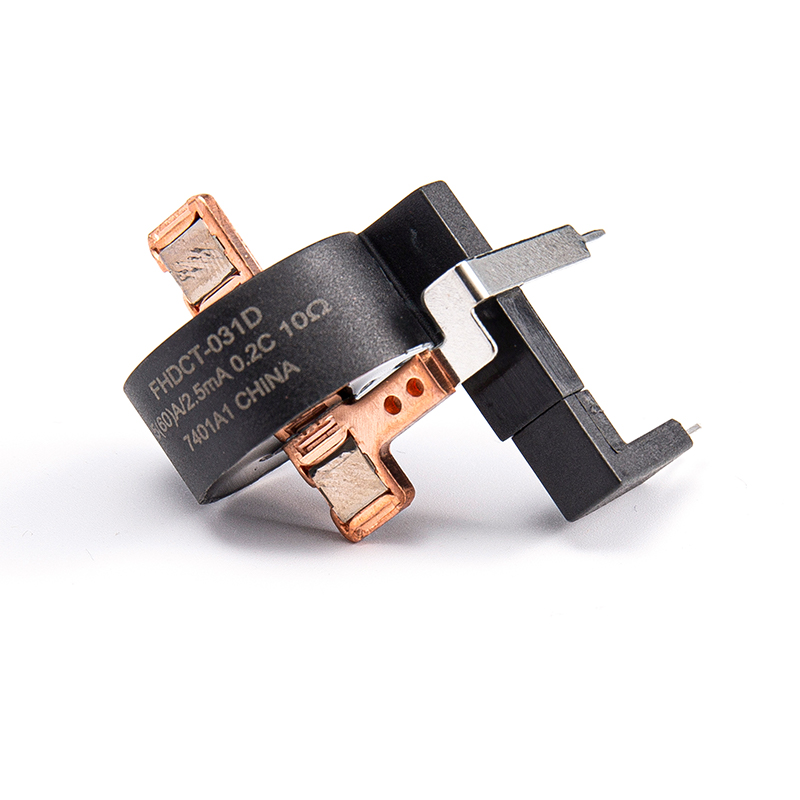

• Méadair Chliste: A cheangal claochladán reatha tomhais le rang 0.2S do mhéadrú déthreo (onnmhairiú/allmhairiú gréine).

5. Suiteáil & Dea-Chleachtais: Gaistí CT Coiteann a Sheachaint

Fiú ard-chaighdeán Trasfhoirmeoir Reatha theipeann má shuiteáiltear go míchuí é. Breathnaigh i gcónaí ar rialacha tánaisteacha ciorcaid oscailte: ná fág CT tánaisteach ar oscailt agus is féidir le sreafaí príomhsrutha — ardvoltais chontúirteacha tarlú. Le haghaidh Athsheachadán Cosanta CT suiteálacha, a fhíorú go bhfuil voltas pointe glúine (Vk) ar a laghad 2x an voltas sealaíochta uasta faoi choinníollacha locht. Bain úsáid as bloic ghiorrúcháin le dínascadh sábháilte.

• Polainnis: Marcáil P1/P2 (bunleibhéal) agus S1/S2 (tánaisteach). Tá léamha cumhachta mícheart mar thoradh ar an bpolaracht droim ar ais.
• Meaitseáil ualach: Sáraítear an rátáil VA de a Trasfhoirmeoir Tomhais Reatha méadaíonn an earráid chóimheasa faoi 0.5%-2%.
• Fad cábla: Le haghaidh luaidhe tánaisteacha > 10 méadar, méadaigh an leithead sreang chun friotaíocht lúb a choinneáil <25% den ualach rátáilte.

CCanna: Do Cheisteanna is Fearr maidir le Claochladáin Reatha, CTanna Cosanta, agus Braiteoirí Tomhais

1. Cad é an difríocht idir a Trasfhoirmeoir Tomhais Reatha agus a Athsheachadán Cosanta CT ?

A Trasfhoirmeoir Tomhais Reatha optamaithe le haghaidh ardchruinneas (0.2–1.0%) ag gnáthsruthanna oibriúcháin, suas le 120% den phríomhsruth rátáilte de ghnáth. Úsáideann sé croíleacáin sáithiúcháin níos ísle agus tá sé oiriúnach do mhéadrú fuinnimh agus monatóireacht cumhachta. I gcodarsnacht leis sin, a Athsheachadán Cosanta CT tá sé deartha chun líneacht a choinneáil faoi choinníollacha lochta (suas le sruth rátáilte 20-30x) le haicmí cruinnis mar 5P10 nó 10P20. Tá pointe glúine saturation níos airde ag a chroí, ag cinntiú go n-oibríonn athsheachadáin i gceart gan aon saobhadh. Má úsáidtear CT tomhais le haghaidh cosanta is féidir sáithiú croí a bheith mar thoradh air agus neamhoibríocht sealaíochta le linn ciorcaid ghearr.

2. Conas a roghnaíonn mé an ceart Trasfhoirmeoir Braiteoir Reatha do thionscadal micririaltóra (m.sh., Arduino nó STM32)?

Le haghaidh comhéadan díreach microcontroller, roghnaigh a Trasfhoirmeoir Braiteoir Reatha le riochtú comhartha ionsuite. Cuardaigh samhlacha aschuir voltais (0-3.3V nó 0-5V) a mheaitseálann do thagairt ADC. Príomhpharaiméadair: cóimheas casadh (m.sh., 1000:1), íogaireacht aschuir (mV/A), agus earráid chéim (<1°). De rogha air sin, roghnaigh CT caighdeánach chomh maith le friotóir ualaigh sheachtraigh agus ciorcad op-amp. Le haghaidh cruinneas, bain úsáid as CT le ualach cruinneas ionsuite agus aimplitheoir aschuir iarnróid-go-iarnród. Áiríonn go leor dearaí fritháireamh DC freisin (m.sh., 2.5V le haghaidh braite srutha dépholach).

3. Cén fáth a bhfuil mo Trasfhoirmeoir Reatha léigh náid nó sruth íseal tar éis a shuiteáil?

Áirítear ar na cúiseanna coitianta: (1) Ciorcad tánaisteach oscailte - ná fág gan ualach tánaisteach riamh; cuir friotóir ualaigh nó bloc giorraithe i gcónaí. (2) Croíchlampáil mícheart - ní mór do CTanna croí-roinnte cliceáil stoptha go hiomlán; laghdaíonn salachar nó mí-ailíniú cúplála. (3) Polaracht sreangaithe mhícheart - babhtáil línte S1/S2. (4) Níl dóthain srutha príomhúil ann — tá íossruth tosaigh ag CTanna (0.5-1% den ráta rátaithe go hiondúil). (5) An t-ualach tánaisteach ró-ard - laghdaigh fad an chábla nó méadaigh an tslat tomhais. Úsáid méadar gearrthóg chun a fhíorú go bhfuil príomhsruth ann sula bhfabhróidh tú an CT.

4. An féidir a Athsheachadán Cosanta CT a úsáid chun fuinneamh a thomhas?

Go teicniúil, tá, ach ní mholtar é. A Athsheachadán Cosanta CT íobairtí líneacht íseal-reatha le haghaidh lamháltais locht ard. Ag sruthanna faoi bhun 5-10% de rátáil, is féidir a earráid níos mó ná 2-3%, rud a fhágann nach bhfuil sé oiriúnach le haghaidh billeála fuinnimh cruinn nó anailís chumhachta. Chun críocha tomhais, bain úsáid as tiomnaithe i gcónaí Trasfhoirmeoir Tomhais Reatha (Aicme 0.5 nó 0.2). Os a choinne sin, níor cheart CT tomhais a úsáid riamh i gciorcaid chosanta — sáitheoidh sé le linn lochta, rud a fhágann go dteipfidh ar athsheachadáin chosanta.

5. Cad iad na deimhnithe ba chóir dom a lorg agus mé ag foinsiú a Trasfhoirmeoir Reatha do mhargaí domhanda?

Ar mhaithe le sábháilteacht agus comhlíonadh, éileamh UL 2808 (SAM/Ceanada), IEC 61869-2 (caighdeán idirnáisiúnta do CTanna), agus TUV (An Eoraip). Chun comhlíonadh comhshaoil, a cheangal ar dearbhuithe RoHS agus REACH. In iarratais luchtaithe PV agus EV, lorg UL 1741 nó IEC 62053 le haghaidh CTanna tomhais. Le haghaidh Athsheachadán Cosanta CT , fíoraigh ranganna IEC 61869-2 (m.sh., 5P10) agus go roghnach VDE 0414. Soláthraíonn monaróirí creidiúnacha deimhnithe calabraithe ISO 17025 freisin. Iarr i gcónaí tuarascálacha tástála le haghaidh earráide cóimheasa, díláithriú céime, agus voltas pointe glúine.
