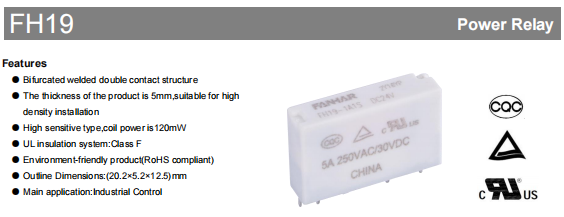

FH19 Leaschraolacháin Thionsclaíoch

I réimsí na n-uathoibriú tionsclaíoch, rialú cumhachta, agus dearadh trealaimh dhlúth, tá leas iomlán a bhaint spás agus iontaofacht mar chaitheamh aimsire suthain. Rugadh an t-athsheachadán sraith FH19 chun aghaidh a thabhairt ar na riachtanais lárnacha seo. Mar athsheachadán ultra-tanaí PCB le tiús ach 5mm, comhtháthaíonn sé cumas ardfheidhmíochta, saolré fada, agus ard-dlúis gléasta, rud a fhágann gurb é an rogha iontach é d'innealtóirí i gcásanna spás-srianta. Scrúdóidh an t-alt seo gnéithe dearaidh, buntáistí teicniúla, agus feidhmchláir éagsúla an FH19, ag tairiscint roghnúcháin críochnúla agus moltaí feidhmchláir.

Dearadh Ceannródaíoch & Buntáistí Struchtúrtha

Struchtúr Fisiciúil Fíor Dlúth

Tomhaiseann an FH19 20.2 × 5.2 × 12.5mm. Ceadaíonn a phróifíl caol - go háirithe a thiús 5 mm - cruachadh ingearach nó leagan amach ard-dlúis i gcumraíocht taobh le taobh, rud a shábhálann go mór spás PCB. Is iad feidhmchláir dhlútha ar nós motherboards rialaithe tionsclaíocha, modúil PLC, gléasanna cumarsáide agus fearais chliste na hiarrthóirí is fearr don táirge seo atá deartha go barrmhaith.

Próiseas Táthú Dual-Teagmhála Nuálaíoch

Úsáideann sé cumraíocht Teagmhála Dúbailte Táthaithe Bifurcated. Úsáideann an dearadh seo dhá phointe teagmhála comhthreomhara chun sruth a dháileadh, rud a laghdaíonn friotaíocht teagmhála agus cuireann sé go mór le hiontaofacht agus cobhsaíocht teagmhála. Fiú má chuirtear pointe teagmhála amháin i gcontúirt de bharr micrea-chreathadh nó éillithe, cinntíonn an ceann eile leanúnachas ciorcad, rud a chuireann go mór le friotaíocht teip i dtimpeallachtaí tionsclaíocha crua.

Roghnú Ábhar Éicea-Cháirdiúil & Sábháilte

Comhlíonadh Comhshaoil: Cloíonn an tsraith iomlán le treoir RoHS, ní úsáideann sé aon substaintí guaiseacha, agus comhlíonann sé treochtaí déantúsaíochta glasa domhanda.

Ábhar Teagmhála: Úsáidtear cóimhiotal airgead-nicil (AgNi). Caomhnaíonn sé seo seoltacht den scoth airgid, agus cuireann ionchorprú nicil feabhas ar fhriotaíocht chreimeadh stua agus láidreacht meicniúil, rud a chuireann fad saoil leictreach leis.

Córas Inslithe: Tá córas inslithe UL Aicme F (155 ° C) ann, a chinntíonn feidhmíocht aonrú leictreach agus lamháil sábháilteachta fiú i dtimpeallachtaí ardteochta.

Anailís Dhomhain ar Pharaiméadair Croífheidhmíochta

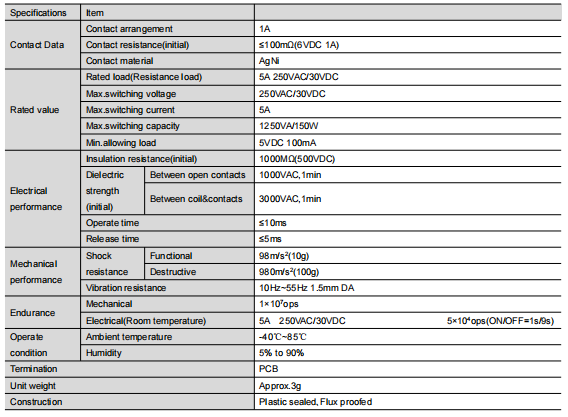

Feidhmíocht Leictreach: Athrú Cobhsaí, Iontaofa agus Cumhachtach

Luchtaigh Rátáil: 5A @ 250VAC / 30VDC

uas. Cumas Aistrithe: 1250VA / 150W

Friotaíocht Teagmhála: ≤100mΩ (tosaigh)

Friotaíocht Insliú: ≥1000MΩ (500VDC)

Neart Tréleictreach: 3000 VAC ar feadh 1 nóiméad (idir teagmhálacha oscailte agus idir corna agus teagmhálacha)

Oibriú/Am Eisiúna: ≤10ms / ≤5ms

Marthanacht Mheicniúil & Timpeallachta: Tógtha le haghaidh Timpeallachtaí Tionscail

Saol Meicniúil: Cumas suas le 10 milliún oibríocht, atá oiriúnach le haghaidh scoránaithe go minic.

Saol Leictreach: Ráthaíonn an t-ualach sonraithe feidhmíocht iontaofa (féach an "Cuar Seasaimh" sa bhileog sonraí).

Inoiriúnaitheacht Timpeallachta: Raon teochta oibriúcháin -40 ° C go 85 ° C agus raon taise 5% go 90%, oiriúnach do aeráidí éagsúla.

Creathadh & Friotaíocht Turraing: Creathadh den scoth (10-55Hz) agus turraing (980m/s²), atá oiriúnach do threalamh le creathadh meicniúil mar uirlisí meaisín agus feithiclí.

Treoir maidir le Cumraíocht & Roghnú Coil Solúbtha

Tá dhá chineál cumhachta coil ag an FH19. Tá ocht voltas coitianta aige freisin. Tugann sé seo solúbthacht suntasach do dhearthóirí.

Nóta Tábhachtach: Sonraítear go mion sa bhileog sonraí na saintréithe "Oibriú Voltas" agus "Voltas Scaoilte". Cloíonn próiseas deartha, ábhair agus déantúsaíochta an FH19 le caighdeáin dhian sábháilteachta, mar atá léirithe ag na deimhnithe. Is féidir le húsáideoirí é a ionchorprú go sábháilte in iarratais óna dteastaíonn comhlíonadh onnmhairithe nó iontaofacht eisceachtúil.

Roghnú Pacáiste: Do Thimpeallacht Feidhmchláir a Chomhoiriúnú

Cuireann an FH19 dhá phríomhrogha pacáiste ar fáil chun aghaidh a thabhairt ar dhúshláin chomhshaoil éagsúla:

Cineál Flux Promhadh:

Gné: Cuireann sé in aghaidh iarmhair lag-chreimneach ó shádráil.

Molta do: Suímh istigh sláinteachais a choinneáil, lena n-áirítear gaireas lárionad sonraí, áiseanna cumarsáide, agus uirlisí saotharlainne.

Cineál Séalaithe Plaisteacha:

Gné: Coscann struchtúr iomlán séalaithe go héifeachtach deannaigh, taise, agus gáis chreimneach (m.sh., H₂S, SO₂) dul isteach sa sealaíochta.

Molta do: Láithreáin thionsclaíocha, trealamh lasmuigh, timpeallachtaí le gáis cheimiceacha, mar cheardlanna monarchan, caibinéid rialaithe, córais comharthaí tráchta, agus innealra talmhaíochta.

D'fhéadfadh creimeadh taobh istigh, ocsaídiú teagmhála, agus teip roimh am a bheith mar thoradh ar phacáiste míchuí a roghnú.

Cásanna Iarratais tipiciúla

Ag baint leasa as a chuid buntáistí cuimsitheacha, tá an FH19 ar fheabhas sna réimsí seo a leanas:

Uathoibriú Tionsclaíoch: modúil I/O PLC, comhéadan braiteoir, rialú mótair beag.

Bainistíocht Fuinnimh: Méadar cliste, ciorcaid rialaithe inverter fótavoltach, agus modúil rialaithe stáisiúin muirir.

Uathoibriú Foirgníochta: Rialú soilsithe Chliste, rialú córas HVAC, córais slándála.

Trealamh Cumarsáide: Ródú comharthaí i lasca líonra, ródairí, agus gaireas stáisiúin bonn.

Fearas Baile & Leictreonaic Tomhaltóra: Boird rialaithe le haghaidh fearais ard-deireadh, moil bhaile cliste.

Deimhnithe Sábháilteachta & Dearbhú Cáilíochta

Tá go leor deimhnithe clúiteacha domhanda agus intíre faighte ag an FH19, a fheidhmíonn mar an bhailíochtú is mó ar a cháilíocht agus ar a sábháilteacht.

UL / C-UL (SAM/Ceanada): Comhad Uimh. E475405

TÜV (An Ghearmáin): Comhad Uimh. R 50565678

CQC (tSín): Deimhniú Uimh. CQC22002370207

Léiríonn na deimhnithe go bhfuil dearadh, ábhair agus próiseas déantúsaíochta an FH19 ag cloí le caighdeáin dhian sábháilteachta. Is féidir le húsáideoirí é a áireamh go slán in iarratais a éilíonn comhlíonadh onnmhairithe nó iontaofacht eisceachtúil.

Achoimre ar na Príomhphointí Roghnúcháin & Úsáide

Déan an t-Ualach a chinneadh: Sainaithin do chineál ualaigh (frithsheasmhach, ionduchtach, lampa), sruth agus voltas chun a chinntiú go bhfuil siad laistigh de raon rátáilte an FH19.

Roghnaigh an Coil: Roghnaigh an leagan Caighdeánach nó Ardchumhachta agus an tsonraíocht voltais chuí de réir voltais soláthair agus éilimh chumhachta do chórais.

Socraigh an Pacáiste: Ba cheart an rogha idir Flux Proofed nó Plaisteacha Séalaithe a dhéanamh bunaithe ar thimpeallacht an iarratais. Tá sé seo riachtanach chun iontaofacht fhadtéarmach a chinntiú.

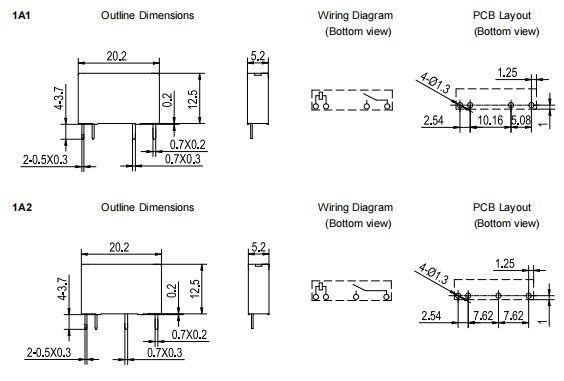

Deimhnigh Pinout: Déan tagairt don léaráid lorg PCB (1A1 nó 1A2) chun comhoiriúnacht le leagan amach do chláir chiorcaid a chinntiú.

Dear an Ciorcad Tiomána: Cinntigh go soláthraítear sruth tiomána atá cobhsaí agus leordhóthanach don chorna sealaíochta. Smaoinigh ar úsáid a bhaint as dé-óid flyback chun an gléas tiomána a chosaint.

Conclúid

Is réiteach innealtóireacht é an FH19 atá deartha chun aghaidh a thabhairt ar na dúshláin a bhaineann le dearadh leictreonach ard-dlúis, ard-iontaofachta.

Comhtháthaíonn sé méid dlúth, iontaofacht dé-teagmhála, inoiriúnaitheacht comhshaoil, agus deimhnithe fairsinge, ag soláthar tacaíochta comhpháirteanna soladacha iontaofa d'innealtóirí le haghaidh nuálaíochta i rialú tionsclaíoch, bainistíocht fuinnimh agus feistí cliste.

Agus tú ag roghnú sealaíochta, téigh níos faide ná comparáidí paraiméadar simplí. Maidir le hiontaofacht an chórais, costas saolré agus oiriúnacht comhshaoil, gan dabht is é an FH19 an rogha tosaíochta agus is fiú measúnú domhain a dhéanamh air.
