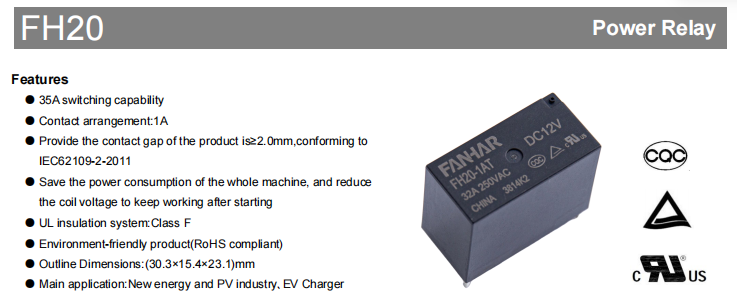

Sealaíocht Fuinnimh Nua Sraith FH20: Réiteach Aistrithe Ard-Iontaofachta le haghaidh Áiseanna Nua Fuinnimh agus Muirir

Buntáistí Lárnacha: Sábháilte, Éifeachtach agus Frithsheasmhach in aghaidh Teas

Bearna Teagmhála Dóthain chun Caighdeáin Sábháilteachta Fótavoltach a Chomhlíonadh

Bíonn tionchar díreach ag an mbearna teagmhála tar éis an sealaíochta a oscailt ar shábháilteacht aonrúcháin. Tá bearna teagmhála ≥2.0 mm sa tsraith FH20, a chloíonn go hiomlán le caighdeán IEC 62109-2-2011 “Ceanglais sábháilteachta maidir le tiontairí cumhachta lena n-úsáid i gcórais cumhachta fótavoltach.” Maidir le inverters fótavoltach, tá an caighdeán seo éigeantach. Cinntíonn an bhearna 2.0 mm go gcuirfear isteach stua éifeachtach fiú faoi choinníollacha overvoltage, ag cosaint ciorcaid anuas agus sábháilteacht oibritheoirí.

Laghdú Voltas Coinnigh-i ndiaidh Tosaithe go dtí Tomhaltas Cumhachta an Chórais atá i bhfad níos ísle

Fostaíonn an FH20 straitéis oibre a laghdaíonn an voltas coil tar éis an phiocadh tosaighsuas. Nuair a bhíonn an sealaíocht dúnta, níl ach voltas coil níos ísle ag teastáil chun an stát teagmhála a choinneáil, ag laghdú go mór tomhaltas cumhachta an choil i gcomparáid le iomlán leanúnachtiomáint voltas. Mar shampla, leis an múnla 12 V, tá an chumhacht sealbhaíochta i bhfad níos ísle ná an 1400 mW a theastaíonn le haghaidh piocadh suas. Tá an ghné seo tairbheach go háirithe do chargers agus inverters a éilíonn oibriú fada fuireachas nó leanúnach, rud a laghdóidh ardú teochta an chórais agus caillteanas fuinnimh go héifeachtach.

Córas Inslithe Aicme F UL le haghaidh Caoinfhulaingt Ardteochta

Cinneann rátáil friotaíochta teasa an chórais inslithe saol sealaíochta faoi choinníollacha ardteochta. Úsáideann an tsraith FH20 córas inslithe Aicme F atá aitheanta ag UL, a cheadaíonn uaschorna teteocht an láthair 155 °C-25 °C níos airde ná an Aicme B coitianta (130 °C). Ciallaíonn sé seo, ag teocht chomhthimpeallach 85 ° C, go bhfuil corrlach teirmeach leordhóthanach fós ag an sealaíochta, rud a fhágann go bhfuil sé oiriúnach go háirithe do threalamh atá suiteáilte i dtimpeallachtaí ardteochta faoi iamh, faoi dhroch-aeráil nó lasmuigh.

Ábhair atá neamhdhíobhálach don chomhshaol, RoHS Comhlíontach

Ó theagmhálaithe go tithíocht, úsáideann an táirge ábhair a chomhlíonann ceanglais RoHS, atá saor ó luaidhe, mearcair, cróimiam heicsfhiúsacha agus substaintí guaiseacha eile, rud a chinntíonn bacainnonnmhairiú saor in aisce chuig réigiúin a bhfuil dianrialacháin chomhshaoil acu, amhail an AE.

Cumas Luchtaithe agus Paraiméadair Leictreacha

Glacann an tsraith FH20 socrú teagmhála 1A (aon-cuaille caitheamh aonair, de ghnáth oscailte), le hábhar teagmhála AgSnO₂ (ocsaíd stáin airgid). Cuireann an t-ábhar seo friotaíocht den scoth ar fáil do tháthú agus do chreimeadh stua, rud a fhágann go bhfuil sé oiriúnach go háirithe chun ualaí resistive ard-srutha a athrú go minic.

Tá achoimre ar na príomh-rátálacha leictreacha sa tábla thíos:

Cinntíonn an fhriotaíocht teagmhála íseal caillteanas seolta íosta, agus soláthraíonn an neart tréleictreach ard lamháil sábháilteachta cuimsithí le haghaidh aonrú ardvoltais íseal. Comhlíonann na hamanna oibriúcháin agus scaoilte riachtanais luais freagartha an chuid is mó d'fheidhmchláir rialaithe tionsclaíochta agus leictreonaic cumhachta.

Sonraíochtaí Coil agus Treoir Roghnúcháin

Tairgeann an FH20 ilvoltas corna caighdeánach ó 5 V go 24 V, agus tá cumhacht rátáilte de 1400 mW acu go léir. Tugtar achoimre thíos ar na príomh-pharaiméadair leictreacha do mhúnlaí a úsáidtear go coitianta chun voltas rialaithe an chórais a mheaitseáil go tapa:

Leid roghnúcháin : Is é an voltas oibriúcháin an t-íosmhéid a theastaíonn le haghaidh piocadh iontaofa; ba cheart an voltas tiomána a dhearadh chun nach dtitfidh sé faoin luach seo. Cinneann an voltas scaoilte an íogaireacht le haghaidh titimamach ar chumhacht-uaire. Má tá tomhaltas cumhachta ultra-íseal ríthábhachtach, féadfar voltas coil níos airde (m.sh., 24 V) a roghnú, toisc go bhfuil a sruth oibriúcháin níos ísle, agus in éineacht leis an ngné coinneála tar éis an tosaithe, is féidir an tomhaltas cumhachta iomlán a laghdú tuilleadh.

Neart Meicniúla agus Inoiriúnaitheacht Timpeallachta

Is minic a bhíonn creathadh, turraing agus éagsúlachtaí teochta leathan ag baint le trealamh nua fuinnimh. Tá feidhmíocht mheicniúil ar fheabhas ag an tsraith FH20:

Frithsheasmhacht turraing : Turraing fheidhmeach suas le 196 m/s² (20 g), turraing millteach suas le 980 m/s² (100 g), leordhóthanach chun tionchair thimpiste le linn iompair agus suiteála a sheasamh.

Friotaíocht chreathadh : 10 Hz ~ 55 Hz ag aimplitiúid 1.5 mm, ag cinntiú oibriú cobhsaí in aice le foinsí creathadh mar lucht leanúna agus comhbhrúiteoirí.

Raon teochta oibriúcháin : -40 °C ~ 85 °C, a chlúdaíonn coinníollacha lasmuigh i bhformhór na réigiún sa tSín; lamháltas taise ó 5 % go 85 % i gcás timpeallachtaí taise.

I dtéarmaí seasmhachta, is é an saol meicniúil oibríochtaí 2 × 10⁵, agus sroicheann an saol leictreach (ualach frithsheasmhach, 32 A 250 VAC, ON / OFF = 1 s / 9 s) oibríochtaí 3 × 10⁴, a shásaíonn roinnt blianta de ghnáthúsáid i chargers, inverters, agus trealamh dá samhail.

Stíleanna Imfhálaithe agus Roghnú Comhshaoil

Tá an FH20 ar fáil i dhá chineál cosanta inmheánach, rud a ligeann duit a roghnú de réir glaineachta na timpeallachta oibre iarbhír:

Cineál flux-phromhadh : Feiliúnach do thimpeallachtaí glana laistigh atá saor ó gháis chreimneach (H₂S, SO₂, NO₂, etc.) agus deannach seoltaí. Coscann an cineál seo dul isteach flosc le linn sádrála agus cuireann sé buntáistí costais ar fáil.

Cineál séalaithe plaisteacha : Moltar do thimpeallachtaí neamhghlan a bhféadfadh gáis nó deannach creimneach a bheith iontu, amhail láithreáin thionsclaíocha nó caibinéid lasmuigh. Déanann an tógáil séalaithe ábhar salaithe seachtracha a leithlisiú ar bhealach níos éifeachtaí, rud a chinntíonn fadatéarma friotaíocht íseal teagmhála.

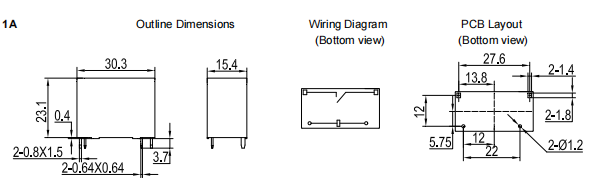

Roinneann an dá chineál na toisí seachtracha céanna: 30.3 mm (L) × 15.4 mm (W) × 23.1 mm (H). Tá siad deartha le haghaidh gléasta bioráin PCB caighdeánach agus meáigh thart ar 20.7 g. Ba cheart lamháltais leagan amach PCB a rialú laistigh de ± 0.1 mm; le haghaidh lamháltais imlíneach toisí, féach le do thoil do na nótaí mionsonraithe sa bhileog sonraí.

Sracfhéachaint ar Faomhadh Idirnáisiúnta

Tá na deimhnithe sábháilteachta riachtanacha faighte ag an tsraith FH20 do mhórmhargaí domhanda, rud a éascaíonn onnmhairiú do tháirgí deiridh:

Úsáideann na trí dheimhniúchán go léir teagmhálaithe AgSnO₂ agus clúdaíonn siad rátálacha leanúnacha 32 A agus uasta 35 A ag aicme teochta 85 °C, rud a chinntíonn comhlíonadh faoi choinníollacha oibriúcháin foircneacha.
