FH20T 43A Athsheachadán Fuinnimh Nua: Athrú Ard-Ualach agus Leithlisiú Sábháilteachta le haghaidh Feidhmchláir Charn Fótavoltach agus Muirir

Ag am nuair a bhíonn giniúint cumhachta nua fuinnimh, córais stórála fuinnimh, agus chairn luchtaithe feithiclí leictreacha ag éirí go tapa go forleathan, cuireann athsheachadáin fuinnimh nua, mar phríomhchodanna aistrithe i gciorcaid, isteach go díreach ar oibriú cobhsaí trealaimh iomlán trína gcumas iompair reatha, leibhéal leithlisithe sábháilteachta, agus iontaofacht fhadtéarmach. Is sealaíochta PCB ardchumhachta é FH20T atá deartha do na riachtanais seo. Tairgeann sé cumas lasctha 43A, 1 teagmhála Foirm A, rogha bearna teagmhála 2.0mm, agus feidhm coinneála coigilte fuinnimh an choil, rud a fhágann gur rogha iontach é d'inverters fótavoltach, chairn luchtaithe, agus iarratais eile.

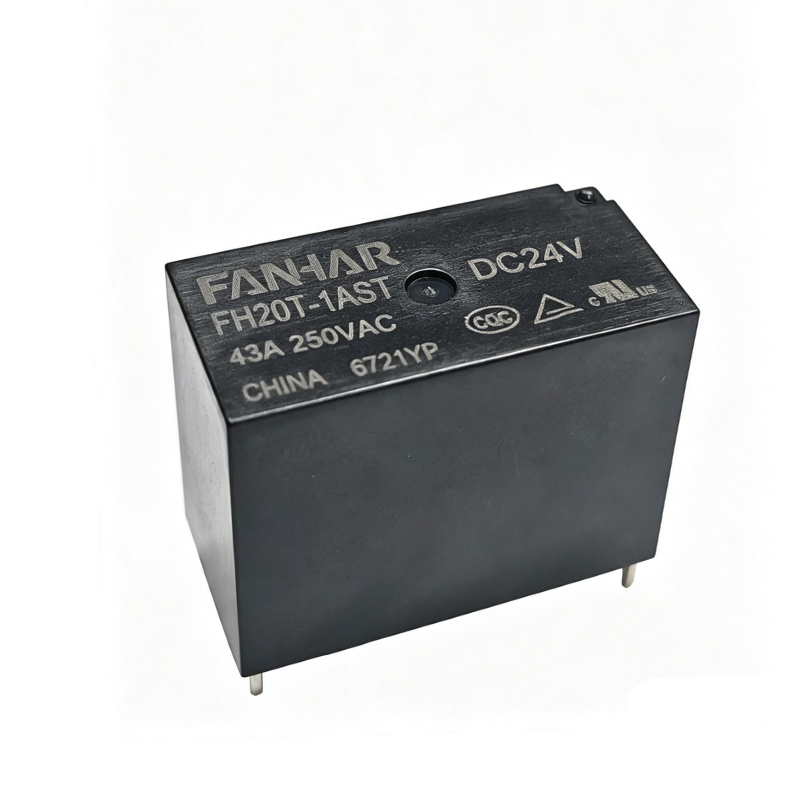

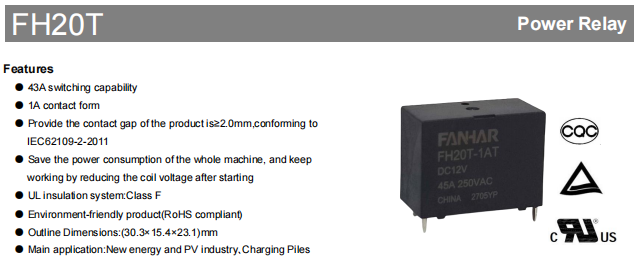

FH20T 43A Athsheachadán Fuinnimh Is sealaíocht PCB é FANHAR FH20T le cumas lasctha 43A, 1 teagmhála Foirm A, agus bearna teagmhála roghnach 2.0mm. Cloíonn sé le IEC62109-2:2011 agus tá sé oiriúnach le haghaidh fuinneamh nua, fótavoltach, carn luchtaithe, agus feidhmeanna eile. Tacaíonn sé le laghdú ar an voltas coil tar éis tosaithe a oibriú a choimeád ar bun, a shábháil tomhaltas chumhacht iomlán. Tá córas inslithe Aicme F UL aige agus comhlíonann sé RoHS. Féach Táirge →

Buntáistí Lárnach: Sábháilte, Éifeachtach, Frithsheasmhach in aghaidh Teochta

Bearna Teagmhála Dóthain, Caighdeáin Sábháilteachta Fótavoltach a Chomhlíonadh

Bíonn tionchar díreach ag an mbearna tar éis na teagmhálacha inmheánacha ar oscailt sealaíochta ar shábháilteacht leithlis. Tairgeann FH20T dhá rogha bearna teagmhála: is é 1.8mm an cineál caighdeánach Nialais, agus is é 2.0mm an cineál BG. Nuair a bhíonn bearna teagmhála an táirge ≥2.0mm, cloíonn sé le IEC62109-2:2011, "Ceanglais sábháilteachta maidir le tiontairí cumhachta do chórais chumhachta fótavoltach." Maidir le hiarratais ardvoltais mar inverters fótavoltach agus chairn luchtaithe, is féidir le roghnú an leagan BG freastal níos fearr ar riachtanais leithlisithe sábháilteachta.

Voltas a Laghdú Tar éis Tosaithe le haghaidh Sealbhaíochta, Ísliú Cumhachta Foriomlán a Ísliú go suntasach

Tacaíonn FH20T le straitéis oibre chun an voltas coil a laghdú tar éis tosaithe chun oibriú a choinneáil. Tar éis don sealaíocht tarraingt isteach, ní gá ach voltas coil níos ísle a choinneáil chun na teagmhálacha a choinneáil dúnta. I gcomparáid le tiomáint leanúnach lánvoltais, féadann sé seo tomhaltas cumhachta coil a laghdú go héifeachtach. Is iad na moltaí maidir le voltas sealbhaíochta a thugtar sa bhileog sonraí:

• Teocht chomhthimpeallach 23°C: voltas coinneála 40%–70% Un
• Teocht chomhthimpeallach 85°C: voltas coinneála 40%–55% Un

Cuidíonn an fheidhm seo le méadú ar theocht an chórais agus caillteanas cumhachta a laghdú, rud a fhágann go bhfuil sé oiriúnach le haghaidh chairn luchtaithe, inverters, agus trealamh eile a bhfuil gá acu le fuireachas fadtéarmach nó oibriú leanúnach.

Córas Inslithe Aicme F UL, Oiriúnú do Thimpeallacht Ardteochta

Úsáideann FH20T córas inslithe UL Class F, rud a chabhraíonn le hiontaofacht inslithe a choinneáil i dtimpeallachtaí ardteochta. Is é a raon teochta comhthimpeallach oibriúcháin ná -40 ° C go 85 ° C, ag oiriúnú do riachtanais teocht leathan cásanna nua fuinnimh agus rialaithe tionsclaíochta.

Ábhair atá neamhdhíobhálach don chomhshaol, RoHS Comhlíontach

Comhlíonann an táirge ceanglais chomhshaoil RoHS agus níl substaintí díobhálacha cosúil le luaidhe, mearcair agus cróimiam heicsfhiúsacha ann. Is féidir leis riachtanais na réigiún a chomhlíonadh le rialacháin dhian comhshaoil, mar shampla an tAontas Eorpach, le haghaidh onnmhairiú.

Cumas Luchtaithe agus Paraiméadair Leictreacha

Úsáideann córas teagmhála FH20T ábhar AgSnO₂, ag comhcheangal friotaíocht le táthú agus creimeadh stua. Déantar an fhriotaíocht teagmhála tosaigh a rialú ag ≤100mΩ (faoi choinníollacha tástála 6VDC 1A), ag cinntiú caillteanas seoltachta íseal. I dtéarmaí feidhmíochta inslithe, sroicheann an fhriotaíocht inslithe tosaigh 1000MΩ (500VDC), is é 2500VAC/1min an neart tréleictreach idir teagmhálacha oscailte, agus is é 4500VAC / 1min an neart tréleictreach idir coil agus teagmhálacha, ag soláthar lamháil sábháilteachta leordhóthanach le haghaidh aonrú ard-ísealvoltais. Is é ≤20ms an t-am oibríochta, agus is é ≤10ms an t-am scaoilte, ag freastal ar riachtanais luas freagartha an chuid is mó d'iarratais rialaithe tionsclaíochta agus leictreonaic cumhachta.

Príomh-Ualach agus Paraiméadair Leictreacha

Sonraíochtaí Coil agus Sealbhú Coigilt Fuinnimh

Soláthraíonn FH20T trí voltas coil caighdeánach: DC5V, DC12V, agus DC24V, go léir le cumhacht ainmniúil de 3800mW. Freagraíonn voltais éagsúla corna le voltais oibriúcháin éagsúla, voltais scaoilte, sruthanna rátáilte, agus friotaíocht coil, rud a ligeann d’úsáideoirí a mheaitseáil go tapa de réir voltas rialaithe an chórais. Is é an voltas oibriúcháin an voltas íosta atá ag teastáil le haghaidh tarraingt isteach iontaofa an sealaíochta, agus ba cheart go gcinnteodh an dearadh nach bhfuil an voltas tiomána níos ísle ná an luach seo; cinneann an voltas scaoilte íogaireacht athshocrú cumhachta as.

Sonraíochtaí Coil

Neart Meicniúla agus Inoiriúnaitheacht Timpeallachta

Is minic a bhíonn creathadh, turraing agus athruithe teochta leathan ag baint le trealamh nua fuinnimh. Feidhmíonn FH20T go maith i bhfeidhmíocht mheicniúil: is féidir le friotaíocht turrainge feidhme 196m/s² (20g) a bhaint amach, agus sroicheann friotaíocht turrainge millteach 980m/s² (100g), atá leordhóthanach chun déileáil le himbhuailtí de thaisme le linn iompair agus suiteála. Tá friotaíocht creathadh 10Hz–55Hz le aimplitiúid 1.5mm, rud a chinntíonn oibriú cobhsaí in aice le foinsí creathadh mar lucht leanúna agus comhbhrúiteoirí. Is é an raon teochta oibriúcháin -40 ° C go 85 ° C, agus lamháltas taise 5% -85%, ag oiriúnú do thimpeallachtaí tais.

I dtéarmaí na beatha, is é an saol meicniúil oibríochtaí 2 × 10⁵, agus is é an saol leictreach oibríochtaí 2 × 10⁴ faoi 43A 250VAC, cóimheas ON / Off 1s/9s, agus coinníollacha teocht an tseomra. Is luachanna tagartha iad na sonraí saoil thuas faoi na coinníollacha tástála atá sonraithe sa bhileog sonraí. Beidh tionchar ag cineál ualaigh, minicíocht aistrithe, teocht chomhthimpeallach agus fachtóirí eile ar an saol iarbhír. Maidir le trealamh cosúil le chairn luchtaithe agus inverters, is féidir leis an leibhéal saoil seo freastal ar roinnt blianta de thimthriallta gnáthúsáide.

Tógáil agus Roghnú Bunaithe ar an Timpeallacht Oibriúcháin

Soláthraíonn FH20T dhá mhodh cosanta struchtúir inmheánaigh, ar féidir iad a roghnú de réir glaineachta na timpeallachta oibre iarbhír:

• Flux-proof: Oiriúnach do thimpeallachtaí glan, saor ó gháis chreimneach mar H₂S, SO₂, NO₂, agus deannach seoltaí. Is féidir leis an gcineál seo flosc a chosc ó dhul isteach le linn sádrála agus tá buntáiste costais aige.
• Séalaithe plaisteacha: Moltar do thimpeallachtaí neamhghlan cosúil le láithreáin thionsclaíocha agus caibinéid lasmuigh a bhféadfadh gáis chreimneach nó deannaigh a bheith iontu. Is féidir leis an struchtúr séalaithe plaisteach truailleáin sheachtracha a leithlisiú ar bhealach níos éifeachtaí agus friotaíocht íseal teagmhála fadtéarmach a chinntiú.

Tá na toisí imlíne céanna ag an dá struchtúr: 30.3mm (L) × 15.4mm (W) × 23.1mm (H). Úsáideann siad gléasta bioráin PCB caighdeánach. Moltar caoinfhulaingt leagan amach PCB a rialú laistigh de ± 0.1mm. Le haghaidh lamháltais imlíneach toisí, féach le do thoil do na nótaí mionsonraithe sa bhileog sonraí.

Feidhmchláir tipiciúla

Tá FH20T deartha go príomha le haghaidh fuinneamh nua, an tionscal PV, agus chairn luchtaithe. Sna hiarratais seo, úsáidtear é mar athsheachadán cumhachta PCB-suite le haghaidh lascadh ualaigh agus rialú cumhachta nuair is gá cumas aistrithe 43A, ardfheidhmíocht inslithe, agus lorg dlúth.

Inverters Fótavoltach agus Córais PV

Is féidir FH20T a úsáid in inverters fótavoltach agus córais PV le haghaidh athrú ualaigh, rialú cumhachta cúnta, agus rialú aschuir. Nuair is gá don dearadh cloí le IEC62109-2:2011, is féidir an leagan BG le bearna teagmhála 2.0mm a roghnú.

Piles Muirearú

I chairn luchtaithe, is féidir FH20T a úsáid le haghaidh aistriú cumhachta inmheánach, rialú aschuir, agus rialú ualach cúnta. Mar gheall ar a chumas lasctha 43A agus gléasadh PCB tá sé oiriúnach do dhearaí trealaimh luchtaithe dlúth.

Trealamh Fuinnimh Nua

I gcás trealamh nua fuinnimh eile, soláthraíonn FH20T réiteach lasctha le haghaidh rialú cumhachta agus lascadh ualaigh. Má úsáidtear an sealaíocht chun sruth leanúnach a iompar, ba cheart derating a mheas bunaithe ar theocht chomhthimpeallach, scragall copair PCB, agus ardú teochta críochfoirt.

Ceisteanna Coitianta

Conclúid

Glacann sealaíochta fuinnimh nua FH20T cumas lasctha 43A, bearna sábháilteachta leagan BG ≥2.0mm, comhréireacht IEC62109-2:2011, córas inslithe Aicme F UL, agus feidhm sealúchais laghdaithe voltais coil mar phríomh-iomaíochas. Ní hamháin go gcomhlíonann sé dianriachtanais leithlisithe sábháilteachta na n-inverters fótavoltach, ach déanann sé oiriúnú freisin chun ard-sruth agus saolré fada a bhaint amach i chairn luchtaithe feithiclí leictreacha. Mar gheall ar a dhearadh dlúth PCB agus a inoiriúnaitheacht chomhshaoil ​​​​solúbtha, is comhpháirt aistrithe iontaofa é i dtáirgí cumhachta fuinnimh nua.

Le haghaidh samhlacha voltas coil níos mó nó seirbhísí saincheaptha, téigh i dteagmháil lenár bhfoireann tacaíochta theicniúil. Tá sonraíochtaí faoi réir athraithe gan fógra. Féach ar an mbileog oifigiúil is déanaí.
