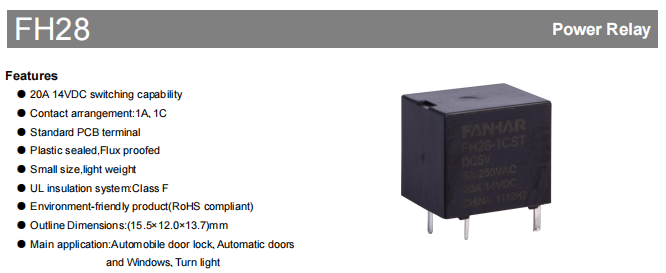

Athsheachadáin FH28: Leictreonaic Feithicleach Ardfheidhmíochta agus Réitigh Uathoibrithe

Is sealaíochta ardfheidhmíochta PCB-suite é an FH28 a mhonaraítear ag Zhejiang Fanhar Electronics Co., Ltd., atá beartaithe le haghaidh leictreonaic feithicleach agus córais rialaithe uathoibrithe.  Tá tógáil séalaithe le plaisteach ag an athsheachadán seo, tá cumas aistrithe de 20A ag 14VDC aige, tá toisí dlúth aige de 15.5 x 12.0 x 13.7 mm, meáchan thart ar 6 gram, agus cloíonn sé le rialacháin chomhshaoil ​​RoHS.

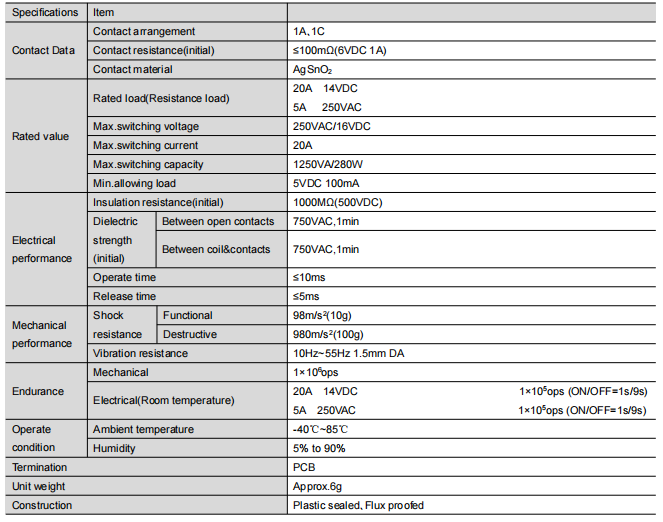

Feidhmíocht Leictreach den Scoth

Tréithe Teagmhála

Úsáidtear ábhair teagmhála cóimhiotail speisialta, agus déantar an fhriotaíocht teagmhála tosaigh a rialú go docht laistigh de 100mΩ (coinníoll tástála 6VDC 1A).

Cinntíonn friotaíocht íseal teagmhála go laghdaítear caillteanas tarchurtha comhartha, go háirithe oiriúnach do chórais rialaithe beachtas.

Déantar an dromchla teagmhála a chóireáil go speisialta chun bac a chur go héifeachtach ar stuaadh agus chun saol seirbhíse a fhadú.

Cumas luchtaithe

Dearadh rátáil dé: 20A/14V DC agus 5A/250V AC.

Acmhainn lasctha uasta suas le 1250VA/280W chun freastal ar an gcuid is mó de na ceanglais maidir le leictreonaic feithicleach.

Íos-ualach ceadaithe chomh híseal le 5VDC/100mA, ag oiriúnú do chásanna beaga bídeacha aistrithe comhartha.

Saintréithe Inslithe

Friotaíocht inslithe tosaigh suas le 1000MΩ (voltas tástála 500VDC)

Voltas idir-theagmhála ainneoin 750VAC ar feadh 1 nóiméad gan miondealú

Aicme inslithe UL Aicme F chun sábháilteacht agus iontaofacht a chinntiú i dtimpeallachtaí teocht ard.

Luas freagartha

Am freagartha tapa ≤ 10ms le haghaidh am súchán agus ≤ 5ms le haghaidh am scaoilte.

Go háirithe oiriúnach do chórais leictreonacha nua-aimseartha ngluaisteán a dteastaíonn lascadh ardmhinicíochta uathu.

Cinntíonn dearadh córais leictreamaighnéadacha optamaithe oibriú comhsheasmhach

Struchtúr meicniúil garbh agus iontaofa

Léiríonn dearadh meicniúil an táirge eagna innealtóireachta:

Pacáiste dlúth le toisí 15.5 x 12.0 x 13.7mm agus meáchan rialaithe 6g, oiriúnach le haghaidh feidhmchláir spás-srianta

Friotaíocht creathadh den scoth, in ainneoin turraing 980m / s² (10g), ag oiriúnú do thimpeallachtaí creathadh mar ghluaisteáin

Feidhmíocht chobhsaí i dtimpeallachtaí creathadh, ag obair go hiontaofa sa raon minicíochta 10Hz ~ 55Hz le aimplitiúid 1.5mm.

Coscann próiseas ina saothraítear rónta plaisteach go héifeachtach treá flux agus feabhsaíonn sé iontaofacht fhadtéarmach an táirge.

Réimse leathan cásanna iarratais

Léiríonn athsheachadáin FH28 a luach i go leor réimsí:

Córais leictreonacha feithicleach, atá oiriúnach le haghaidh rialú glas dorais, córas comhartha cas, fuinneoga cumhachta.

I réimse an uathoibrithe tionsclaíoch, tá sé oiriúnach le haghaidh rialú doras uathoibríoch, feiste comhghlasála sábháilteachta agus príomhshuímh eile.

I réimse na bhfearais tí, soláthraíonn sé lascadh iontaofa do chórais rialaithe baile cliste agus imbhalla uathoibríoch.

I réimse na hionstraimíochta, tá ról tábhachtach aige mar chroí-chomhpháirt modúl aistrithe comhartha.

Treoir Roghnúcháin Ghairmiúil

Pointí roghnúcháin do chásanna éagsúla iarratais:

Cumraíocht teagmhála: Tá 1A (oscailte de ghnáth) oiriúnach le haghaidh ciorcaid aistrithe simplí, agus tá 1C (tiontú) oiriúnach do chásanna a dteastaíonn feidhmeanna aistrithe uathu.

Inoiriúnaitheacht chomhshaoil: Flux-proof do thimpeallachtaí glan, Plaisteach séalaithe le haghaidh gáis chreimneach.

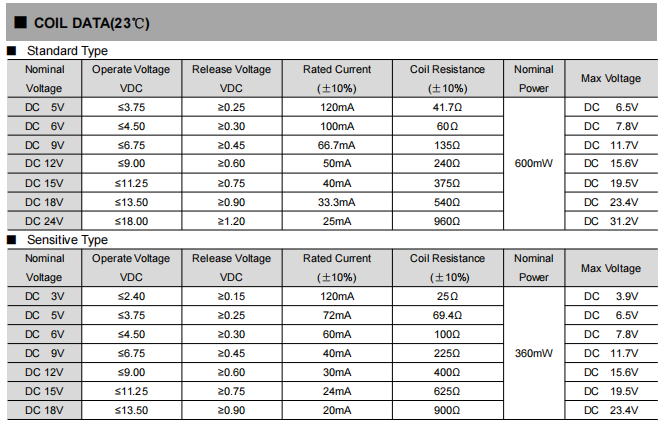

Moladh meaitseála voltais: tá coil caighdeánach oiriúnach le haghaidh voltas rialta, tá coil íogair (cineál L) níos oiriúnaí d'iarratas ísealvoltais.

Réamhchúraimí suiteála: Éilíonn timpeallachtaí ardchreathadh aird ar leith ar mhodhanna socraithe chun naisc iontaofa a chinntiú.

Fíorú iontaofachta dian

Rinneadh tástáil dhian agus fíorú ar an táirge:

Tástáil saoil luchtaithe: 100,000 oibríocht faoi DC14V/20A, os cionn 1 milliún oibríocht faoi AC250V/5A.

Tástáil inoiriúnaitheachta comhshaoil: -40 ℃ ~ 85 ℃ timthriall teochta, 90% RH timpeallacht te agus tais fíorú fadtéarmach

Tástáil iontaofachta meicniúla: creathadh 55Hz, tionchar 10g agus fíorú coinníollacha crua eile.

Tástáil marthanachta ábhair: coinníonn an t-ábhar teagmhála tréithe teagmhála maith fós tar éis úsáid fadtéarmach.

Moltaí praiticiúla maidir le feidhmiú

Réamhchúraimí in iarratais innealtóireachta:

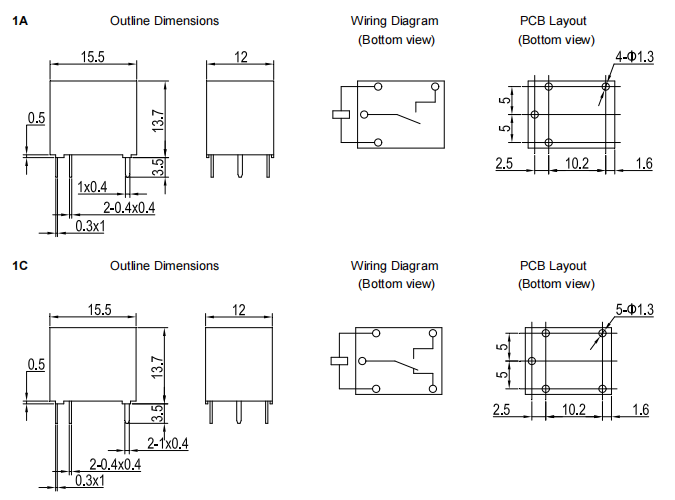

Lean go docht na líníochtaí tríthoiseach agus an PCB á dhearadh, ag tabhairt aird ar leith ar an spásáil bioráin 10.2mm.

Ba cheart an leagan amach a dhéanamh le himréiteach leictreach leordhóthanach, ag cur san áireamh an gá atá le diomailt teasa chun róthéamh áitiúil a sheachaint.

Seachain dul thar na paraiméadair uasta rátáilte, ag seachaint turraingí agus titeann meicniúla.

Cothabháil rialta chun an riocht teagmhála a sheiceáil agus an timpeallacht oibre a choinneáil glan.

Tá athsheachadáin FH28 ag éirí mar rogha thábhachtach le haghaidh leictreonaic feithicleach agus rialuithe tionsclaíocha mar gheall ar a bparaiméadar feidhmíochta gairmiúla agus feidhmíocht iontaofa cáilíochta. Trí nuálaíocht leanúnach, soláthraíonn Zhejiang Fanhar Electronics réitigh sealaíochta iontaofa don mhargadh.
