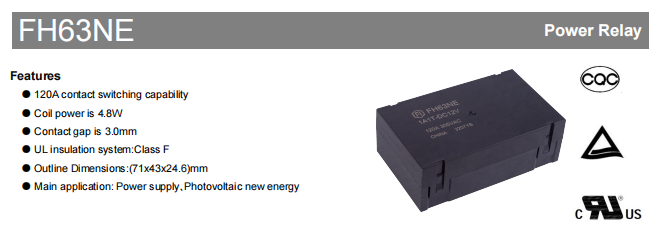

FH63NE 120A Leaschraolacháin Fuinnimh Nua Ard-Reatha - Deartha do Stóráil Fuinnimh Fótavoltach agus Soláthairtí Cumhachta Tionscail

Tá an FH63NE is ard-fheidhmíocht, ard-reatha sealaíochta fuinnimh nua forbartha ag FANHAR le haghaidh córais soláthair fuinnimh agus cumhachta fótavoltach (PV). Tá cumas aistrithe teagmhála 120A aige, toisí 71mm × 43mm × 24.6mm, córas inslithe Aicme F UL, agus bearna teagmhála 3.0mm. Le feidhmíocht leictreach den scoth, dearadh sábháilteachta láidir, agus deimhnithe cuimsitheacha idirnáisiúnta, tá an FH63NE ina rogha iontach d'iarratais éilitheacha mar inverters PV, córais stórála fuinnimh, agus soláthairtí cumhachta tionsclaíocha.

I gcomhthéacs an fháis mhear sa tionscal nua fuinnimh, tá méadú suntasach tagtha ar chumas suiteáilte inverters PV agus córais chomhshó cumhachta (PCS), ag tiomáint éileamh ar athsheachadáin fuinnimh nua a mheaitseáil. Mar phríomh-chomhpháirteanna aistrithe leictreonacha i chairn luchtaithe EV, inverters PV, agus córais stórála fuinnimh, ní mór do athsheachadáin AC fuinnimh nua ceanglais dhian a chomhlíonadh maidir le hardvoltas, ard-sruth, neart inslithe ard, agus saol fada leictreach. Forbraíodh an FH63NE go beacht mar fhreagra ar an treocht tionscail seo, ag tabhairt aghaidh go héifeachtach ar riachtanas práinneach an mhargaidh maidir le hathsheachadáin ard-reatha, ard-iontaofachta.

Sonraíochtaí Buntábhachtacha Leictreacha: Acmhainn Ualach, Freagra, Insliú & Ábhar Teagmhála

Cumas Luchtaithe Ard

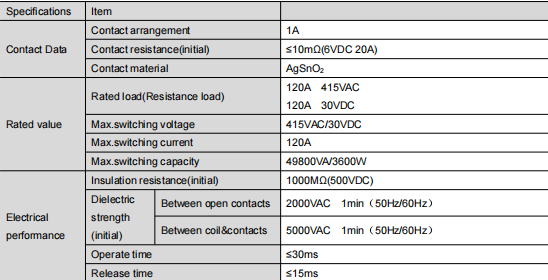

Tá an FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Freagra Tapa agus Saol Fada

Tá an sealaíochta gnéithe am oibriúcháin ≤30ms agus am scaoilte ≤15ms le haghaidh freagra tapa. Is ionann seasmhacht mheicniúil agus oibríochtaí 1 × 10⁶. Sroicheann an saol leictreach freisin oibríochtaí 1 × 10⁶ faoi theocht chomhthimpeallach 85 ℃ le ualach resistive 120A 415VAC (AR / Off = 1s/9s). Tá an seasmhacht seo den scoth i measc athsheachadáin ard-reatha den chineál céanna agus comhlíonann sé riachtanais chobhsaíochta fadtéarmacha na gcóras PV.

Insliú Superior agus Neart Tréleictreach

Tá an FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Ard-Ábhar Teagmhála

Tá an FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Sonraíochtaí Coil agus Dearadh Tíosach ar Fhuinneamh

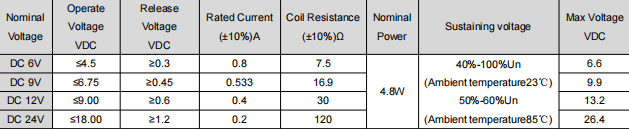

Tá an FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Leideanna Roghnúcháin:

Tá an coil rated voltage should match the control system supply, considering power fluctuations.

Chun téamh coil a laghdú, bain úsáid as feidhm an voltais shealbhaíochta (40% ~ 100% Un), ach cinntigh nach bhfuil an voltas sealbhaíochta níos ísle ná an voltas oibriúcháin agus nach sáraíonn sé an voltas leanúnach uasta.

Méadaíonn friotaíocht coil ag 85 ℃, agus athróidh voltas oibríochta dá réir sin; lamháil leordhóthanach a cheadú in iarratais phraiticiúla.

Faomhadh Sábháilteachta agus Comhlíonadh

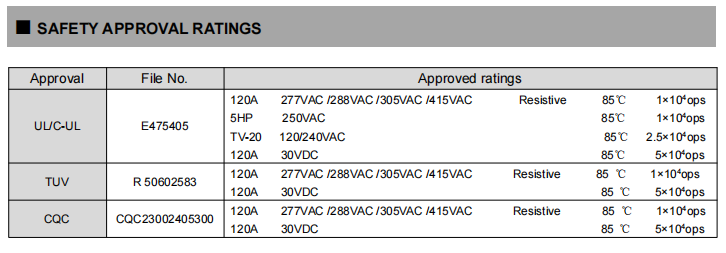

Tá an FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Inoiriúnaitheacht Timpeallachta agus Feidhmíocht Mheicniúil

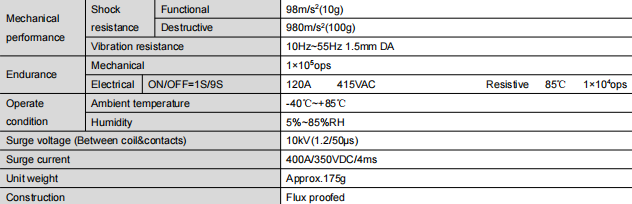

Tá an FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Tá an product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

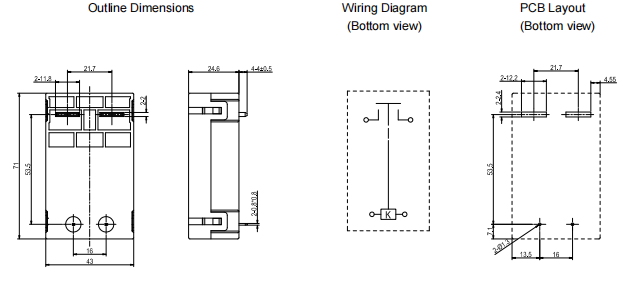

Toisí agus Nótaí Suiteála

Toisí imlíne: 71×43×24.6 mm (L×W×H).

Spásáil bioráin agus leagan amach PCB: Maidir le toisí gan lamháltais shonraithe, caoinfhulaingt ≤1mm ±0.2mm, caoinfhulaingt 1mm~5mm ±0.3mm, caoinfhulaingt ≥5mm ±0.5mm; Tá lamháltas neamhshonraithe leagan amach PCB i gcónaí ± 0.1mm.

Sádráil: Críochfoirt ualaigh copair - teocht sádrála molta 260 ℃ ± 5 ℃, am 3-5 soicind; teocht ard fada a sheachaint chun damáiste do chorna nó do theagmhálacha a chosc.

Cosaint: Struchtúr flux-proof, resistant to tonn éilliú flux sádrála, ach ní mór a thumadh i tuaslagóirí glantacháin.

Láimhseáil: Seachain titim nó tionchar seachtrach chun dífhoirmiúchán teagmhála nó diall paraiméadar a chosc.

Cásanna Iarratais tipiciúla

Leis an gcumas lasctha ard-reatha 120A agus ard-iontaofacht, úsáidtear an FH63NE go príomha i:

Fuinneamh nua fótavoltach : Tacaíonn sreang PV agus rialú lúb ard-reatha, atá oiriúnach do dhícheangal sábháilteachta AC-taobh i gcórais chumhachta gréine.

Soláthairtí Cumhachta : Athrú luchtaithe le haghaidh soláthairtí cumhachta tionsclaíocha agus córais UPS.

Cairn Muirir EV : Rialú reatha ar / as do threalamh luchtaithe feithiclí leictreacha.

Mar gheall ar a raon teochta oibriúcháin leathan agus insliú den scoth agus dearadh seastáin voltais, tá sé thar a bheith oiriúnach do thimpeallachtaí crua lasmuigh agus tionsclaíochta.
