Sraith FH66NE Ard Sealaíochta Fuinnimh Nua Reatha | Leaschraolacháin 100A & 160A le haghaidh Inverters Gréine agus Rialú Tionscail

De réir mar a leanann córais fuinnimh in-athnuaite agus uathoibriú tionsclaíoch ag forbairt i dtreo dlús cumhachta níos airde agus éifeachtúlacht níos fearr, táthar ag súil go dtabharfaidh Athsheachadáin Fuinnimh Nua ní hamháin feidhmíocht lasctha iontaofa ach freisin cumas iompair reatha den scoth, insliú ard leictreach agus cobhsaíocht oibriúcháin fhadtéarmach.

Forbraíodh chun freastal ar na riachtanais éilitheacha, an Fanhar Sraith FH66NE Athsheachadán Fuinnimh Nua Ard Reatha atá deartha go sonrach le haghaidh inverters gréine, ciorcaid réamh-mhuirear inverter agus trealamh rialaithe tionsclaíoch. Faoi láthair tá dhá mhúnla sa tsraith - FH66NE100 agus FH66NE160 —rátálacha reatha iompair leanúnacha 100A agus 160A a thairiscint, faoi seach.

Tógtar an dá mhúnla ar an ardán céanna, ag roinnt toisí foriomlána comhionann, cumraíocht gléasta, roghanna coil agus feidhmíocht inslithe. Cuireann an dearadh ardán aontaithe seo ar chumas monaróirí trealaimh an rátáil reatha cuí a roghnú gan an struchtúr suiteála a athdhearadh, forbairt táirgí a shimpliú agus comhoiriúnacht ardáin a fheabhsú le haghaidh uasghrádú sa todhchaí.

Glacadh go rathúil le Sraith FH66NE i dtáirgeadh toirte thar il-thionscadal fuinnimh in-athnuaite agus rialaithe tionsclaíoch, rud a léiríonn a iontaofacht in iarratais aistrithe cumhachta éilitheacha.

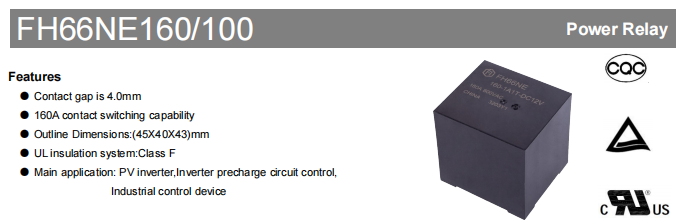

FH66NE 100/160

Dearadh Ard Inslithe le haghaidh Sábháilteacht Leictreach Feabhsaithe

Is riachtanas ríthábhachtach é insliú leictreach do threalamh fuinnimh in-athnuaite a oibríonn faoi choinníollacha ardvoltais. Chun aonrú iontaofa agus sábháilteacht oibríochta a áirithiú, ionchorpraíonn Sraith FH66NE dearadh ard-inslithe atá oiriúnach d'iarratais rialaithe cumhachta éilitheacha.

Gnéithe an sealaíochta a bearna teagmhála 4.0 mm , neart tréleictreach de 2500 VAC idir teagmhálacha oscailte , agus 5000 VAC idir an corna agus teagmhálacha . Ina theannta sin, soláthraíonn an sealaíochta friotaíocht inslithe tosaigh de 1000 MΩ ag 500 VDC agus adopts Aicme F insliú, ag cabhrú le feabhas a chur ar leithlisiú leictreach agus iontaofacht an chórais le linn oibriú fadtéarmach.

Cuireann na tréithe leictreacha seo ar chumas Sraith FH66NE freastal ar riachtanais inslithe inverters gréine, ciorcaid réamh-mhuirear inverter agus córais rialaithe tionsclaíochta, ag soláthar cosaint iontaofa d'fheidhmchláir aistrithe cumhachta ardvoltais.

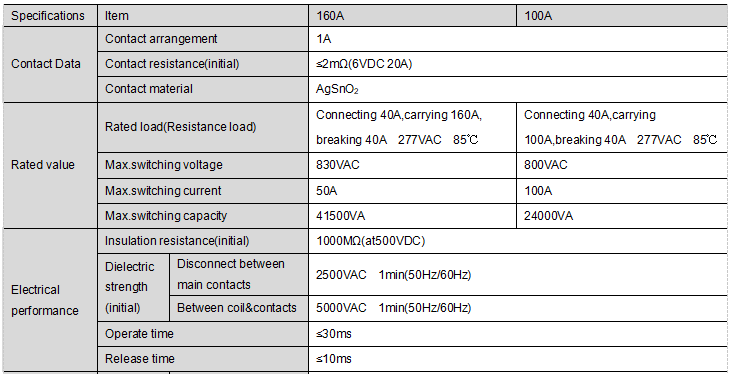

FH66NE 100/160 performance data

Feidhmíocht Iontaofa i dTimpeallacht Thionsclaíoch Éileamh

Chomh maith lena fheidhmíocht leictreach, tá Sraith FH66NE deartha chun iontaofacht fhadtéarmach a sheachadadh faoi choinníollacha oibriúcháin éilitheacha. Tá an sealaíocht oiriúnach d'iarratais ina bhfuil feidhmíocht chobhsaí riachtanach, fiú i dtimpeallachtaí faoi réir éagsúlachtaí teochta, creathadh agus strus meicniúil.

Feidhmíonn Sraith FH66NE thar raon teochta comhthimpeallach leathan de -40°C go 85°C , rud a fhágann go bhfuil sé oiriúnach do chórais fuinnimh in-athnuaite agus do threalamh tionsclaíoch a úsáidtear in aeráidí éagsúla. Cuireann sé a saol meicniúil suas le 1,000,000 oibríocht agus an saol leictreach de 30,000 oibríocht faoi choinníollacha tástála sonraithe (40A ON / 40A OFF, 277VAC ualach resistive), ag cinntiú feidhmíocht iontaofa ar feadh shaol seirbhíse an táirge.

Chun marthanacht a fheabhsú tuilleadh, tá an sealaíocht deartha chun an tonnchrith agus an turraing mheicniúil a bhíonn coitianta in feidhmeanna tionsclaíochta a sheasamh. De bharr na saintréithe seo is rogha iontaofa an Sraith FH66NE do threalamh a dteastaíonn aistriú cumhachta seasmhach agus leanúnach thar thréimhsí oibriúcháin sínte.

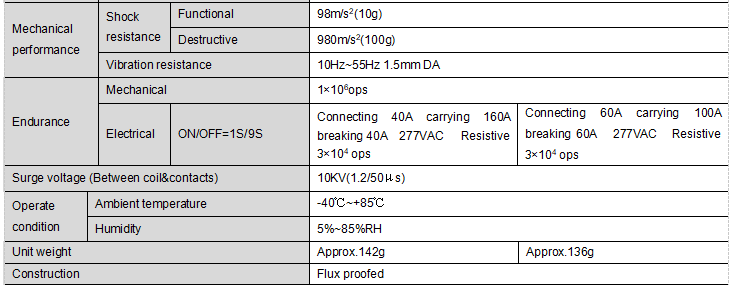

FH66NE 100/160 Mechanical Life & Environmental Performance

Roghanna Ilvoltais Coil le haghaidh Dearadh Córas Solúbtha

Éilíonn córais rialaithe éagsúla cumraíochtaí voltas coil éagsúla. Chun comhtháthú an chórais a shimpliú, tá an Sraith FH66NE ar fáil le roghanna voltas coil DC iolracha, lena n-áirítear 6VDC, 9VDC, 12VDC, 24VDC agus 48VDC.

Tá gach rogha coil deartha le tomhaltas cumhachta rátáilte de 3.2W, rud a ligeann d'innealtóirí an voltas rialaithe is oiriúnaí a roghnú gan an t-ardán sealaíochta a athrú. Ní hamháin go bhfeabhsaíonn an dearadh corna caighdeánaithe comhoiriúnacht le ciorcaid rialaithe éagsúla ach freisin simplíonn sé forbairt táirgí do mhonaróirí a úsáideann ardáin ilvoltais.

Le struchtúr sealaíochta coitianta ar fud na roghanna coil go léir, cabhraíonn Sraith FH66NE le castacht dearaidh a laghdú agus ag an am céanna tacú le cumraíochtaí córais solúbtha.

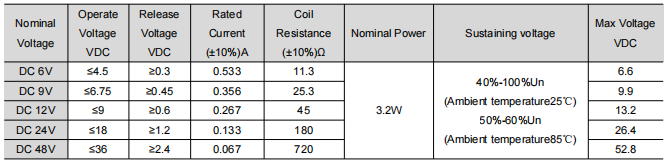

FH66NE 100/160 Coil Specification

Dearadh Ardán Dlúth le haghaidh Uasghrádú Táirge Níos Éasca

Roinneann an FH66NE100 agus FH66NE160 an dearadh ardán céanna, rud a fhágann go bhfuil sé níos éasca do mhonaróirí teaghlaigh táirgí a fhorbairt le rátálacha reatha éagsúla.

Tá toisí seachtracha comhionann 45 × 40 × 43 mm ag an dá mhúnla, chomh maith leis an gcumraíocht gléasta céanna, leagan amach críochfoirt, feidhmíocht inslithe agus sonraíochtaí coil atá ar fáil. Is í an phríomhdhifríocht idir an dá mhúnla ná a gcumas reatha iompair leanúnach.

Ceadaíonn an t-ardán coitianta seo do mhonaróirí trealaimh uasghrádú ó 100A go 160A gan leagan amach PCB nó suiteáil mheicniúil a athdhearadh. Mar thoradh air sin, is féidir timthriallta forbartha a ghiorrú, costais innealtóireachta a laghdú agus caighdeánú táirgí a fheabhsú.

Do mhonaróirí atá ag lorg réitigh inscálaithe thar ilrátálacha cumhachta, soláthraíonn Sraith FH66NE ardán éifeachtach agus praiticiúil.

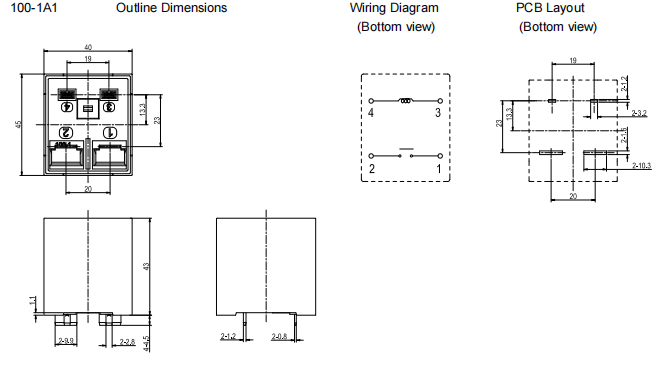

fh66ne-100 Outline Dimension

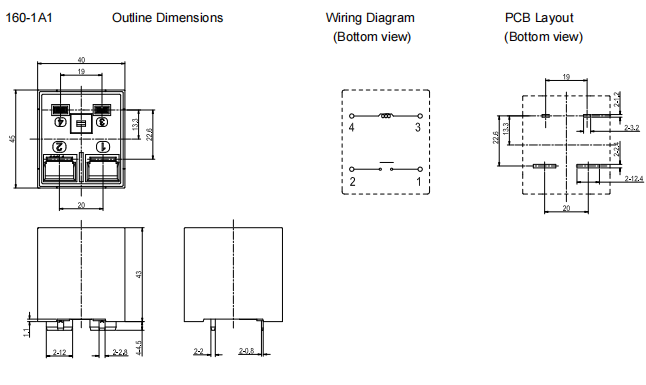

fh66ne-160 Outline Dimension

Feidhmchláir tipiciúla

Deartha le haghaidh feidhmeanna aistrithe cumhachta ard-srutha, úsáidtear Sraith FH66NE go forleathan i bhfuinneamh in-athnuaite agus córais rialaithe tionsclaíocha ina bhfuil gá le feidhmíocht lasctha iontaofa agus cumas iompair ardsrutha.

I measc na n-iarratas tipiciúla tá:

Laistigh de na córais seo, úsáidtear an sealaíocht go coitianta le haghaidh príomh-athrú cumhachta, rialú ciorcaid réamh-mhuirear agus feidhmeanna aistrithe ard-reatha eile, ag cabhrú le hiontaofacht an chórais agus sábháilteacht oibriúcháin a fheabhsú.

A bhuíochas dá fheidhmíocht inslithe ard, dearadh ardáin dhlúth agus raon teochta oibriúcháin leathan, tá Sraith FH66NE oiriúnach go maith le haghaidh feidhmeanna rialaithe cumhachta éilitheacha i dtrealamh fuinnimh agus tionsclaíochta nua-aimseartha.

Conas FH66NE100 nó FH66NE160 a roghnú

Ós rud é go bhforbraítear na FH66NE100 agus FH66NE160 ar an ardán céanna, braitheann roghnú an tsamhail chuí go príomha ar shruth iompair leanúnach riachtanach an iarratais.

Moltar an FH66NE100 do chórais a dteastaíonn sruth iompair leanúnach suas le 100A uathu, rud a fhágann go bhfuil sé oiriúnach d’inverters fótavoltach caighdeánach agus do threalamh rialaithe tionsclaíoch.

I gcás feidhmeanna a dteastaíonn cumas srutha níos airde uathu, amhail inverters gréine ardchumhachta agus córais stórála fuinnimh, soláthraíonn an FH66NE160 sruth iompair leanúnach méadaithe de 160A agus na toisí suiteála agus an comhéadan leictreach céanna á gcoimeád ag an am céanna.

Toisc go bhfuil an t-ardán meicniúil céanna ag an dá mhúnla, is féidir le monaróirí feidhmíocht táirgí a uasghrádú go héasca gan an struchtúr trealaimh a athdhearadh. Simplíonn comhsheasmhacht an ardáin seo forbairt táirgí, giorraíonn sé timthriallta dearaidh agus tacaíonn sé le leathnú táirgí amach anseo.

Ceisteanna coitianta

Q1: Cad é an Sraith FH66NE Ard Reatha Athsheachadán Fuinnimh?

Is éard atá i Sraith FH66NE ná Leaschraolacháin Fuinnimh Nua leictreamaighnéadach ard reatha arna fhorbairt ag Fanhar Electronics le haghaidh fuinnimh in-athnuaite agus feidhmeanna rialaithe tionsclaíocha. Áirítear leis an tsraith faoi láthair FH66NE100 agus FH66NE160, ag soláthar 100A agus 160A roghanna reatha iompair leanúnach agus an dearadh ardán céanna á chothabháil. Tá sé deartha go príomha le haghaidh inverters gréine, ciorcaid réamh-mhuirear inverter agus trealamh rialaithe tionsclaíoch.

C2: Cén chumraíocht teagmhála a úsáideann Sraith FH66NE?

Gnéithe an Sraith FH66NE cumraíocht teagmhála 1 Foirm A (SPST-NO) le hábhar teagmhála AgSnO₂. Soláthraíonn an t-athsheachadán cumas lasctha rátáil 40A, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir rialaithe cumhachta a éilíonn feidhmíocht lasctha iontaofa.

C3: Cad iad na rátálacha beatha meicniúla agus leictreacha?

Faoi na coinníollacha tástála sonraithe, soláthraíonn Sraith FH66NE:

Saol meicniúil: Suas le 1,000,000 oibríocht
Saol leictreach: Suas le 30,000 oibríocht (40A ON / 40A OFF, ualach resistive 277VAC)

Léiríonn na rátálacha seo cumas an sealaíochta feidhmíocht iontaofa fhadtéarmach a sholáthar in iarratais rialaithe cumhachta éilitheacha.

C4: An féidir FH66NE100 agus FH66NE160 a chur in ionad go díreach?

Ós rud é go bhfuil an t-ardán meicniúil céanna, toisí suiteála, leagan amach críochfoirt agus sonraíochtaí corna ag an dá mhúnla, ba cheart go mbeadh an roghnú bunaithe go príomha ar an sruth iompair leanúnach a theastaíonn.

Maidir le hiarratais a éilíonn cumas reatha níos airde, is é FH66NE160 an rogha a mholtar. I gcás córais atá deartha thart ar rátáil reatha 100A, soláthraíonn FH66NE100 an réiteach cuí.

C5: Cad iad na deimhnithe atá ag Sraith FH66NE?

De réir sonraíocht an táirge, tá deimhnithe UL/cUL, TÜV agus CQC faighte ag Sraith FH66NE.

Léiríonn na deimhnithe seo go gcomhlíonann an t-athsheachadán ceanglais sábháilteachta aitheanta agus go bhfuil sé oiriúnach do rialú cumhachta tionsclaíochta agus feidhmeanna fuinnimh in-athnuaite a dteastaíonn ceaduithe a nglactar leo go hidirnáisiúnta.
