Baile / Nuacht / Nuacht Tionscal / FH67NE 200A/270A sealaíochta fuinnimh nua | Lasc Ard-Reatha 1000VAC le haghaidh Fótavoltach, Stóráil Battery & Trealamh Tionsclaíoch

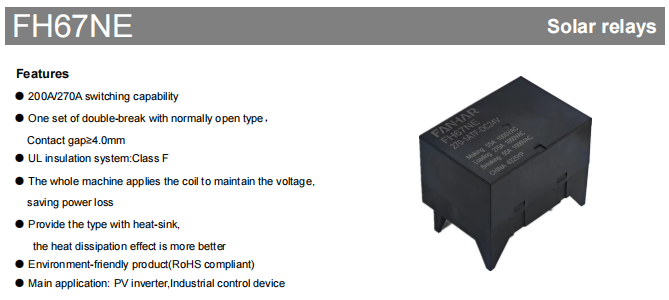

Forbhreathnú Táirge
Tá an FH67NE is ard-fheidhmíocht, ard-chumhacht sealaíochta fuinnimh nua arna fhorbairt ag Zhejiang Fanhar Electronics (FANHAR) le haghaidh fuinneamh fótavoltach nua agus feidhmeanna ard-ualach tionsclaíoch. Tá sé ar fáil in dhá rogha cumais aistrithe teagmhála – 200A agus 270A – ina bhfuil sraith amháin de theagmhálacha sos dúbailte, de ghnáth teagmhálacha oscailte le bearna teagmhála 4.0mm nó níos mó. Ag baint úsáide as AgSnO₂ mar an t-ábhar teagmhála, is féidir leis an sealaíochta athrú suas go dtí 220A (leagan 200A) nó 275A (leagan 270A) ag 1000VAC, le huasmhéid cumais aistrithe de 220,000 VA agus 275,000VA faoi seach. Le feidhmíocht leictreach den scoth, dearadh sábháilteachta dian, agus deimhnithe cuimsitheacha idirnáisiúnta, tá an FH67NE ina chomhpháirt lárnach aistrithe in iarratais éilitheacha ar nós inverters PV, córais stórála fuinnimh, agus trealamh rialaithe tionsclaíoch.
De réir mar a leanann an cumas suiteáilte PV domhanda ag ardú agus an tionscal stórála fuinnimh ag leathnú go tapa, cuireann córais fuinnimh nua ceanglais atá ag éirí níos déine ar athsheachadáin i dtéarmaí cumas iompair ard-reatha, corrlaigh sábháilteachta ardvoltais, agus iontaofacht fhadtéarmach. Is é an FH67NE go beacht príomhtháirge sealaíochta fuinnimh nua Fanhar a forbraíodh mar fhreagra ar an treocht tionscail seo, ag tabhairt aghaidh go héifeachtach ar an ngá práinneach sa mhargadh le haghaidh athsheachadáin ardchumhachta, ard-sábháilteachta agus íseal-fhuinnimh.
Treoir Roghnúcháin: Comparáid idir Leaganacha 200A agus 270A
Tá an FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Paraiméadar | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Reatha Rátáilte (á iompar) | 200A | 270A |
| uas. Aistriú Reatha | 220A | 275A |
| uas. Cumas Aistrithe | 220,000VA | 275,000VA |
Tá an dá leagan comhionann i mbearna teagmhála (≥4.0mm), aicme inslithe (Aicme F), paraiméadair coil, agus toisí foriomlána. Ba cheart go mbeadh an roghnú bunaithe go príomha ar riachtanais iarbhír ualach reatha an chórais agus ar acmhainneacht aistrithe an chórais.
Buntáistí Teicniúla Croí
Struchtúr Briseadh Dúbailte do Shábháilteacht Ardvoltais
Tá an product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Córas Inslithe Aicme F le haghaidh Ardteocht agus Saol Fada
Tá an UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Dearadh Roghnach Doirteal Teasa do Bhainistíocht Teirmeach Feabhsaithe
Tá an FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Comhlíontach don Chomhshaol agus Inoiriúnaithe go Domhanda
Tá an product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

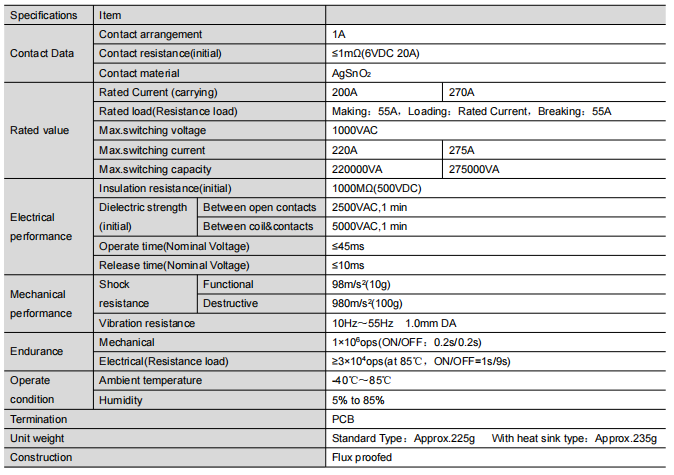

Croífheidhmíocht Leictreach
Cumas Luchtaigh
Tá an FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Iontaofacht Teagmhála
Is í an fhriotaíocht teagmhála tosaigh ná ≤1mΩ (tástáil ag 6VDC 20A), ag cinntiú caillteanais seolta an-íseal agus ag freastal ar riachtanais dhian-teasa íseal na n-iarratas ard-srutha.
Insliú agus Neart Tréleictreach
Sroicheann friotaíocht inslithe tosaigh 1000MΩ (tástáil ag 500VDC). Tá feidhmíocht neart tréleictreach den scoth: 2500VAC/1min idir teagmhálacha oscailte, agus 5000VAC/1min idir corna agus teagmhálaithe, ag soláthar lamhálacha sábháilteachta cuimsithí don chóras.
Am Freagartha
Am a oibriú (ag voltas ainmniúil) ≤45ms, am scaoilte (ag voltas ainmniúil) ≤10ms, ag tairiscint freagra tapa agus iontaofa chun freastal ar éilimh rialaithe aistrithe tapa inverters PV agus trealaimh eile.
Sonraíochtaí Coil agus Oibriú Tíosach ar Fhuinneamh
Tá an FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Voltas Rátáilte | Voltas Oibriúcháin (VDC) | Voltas Scaoilte (VDC) | Reatha Rátáilte (±10%) | Friotaíocht Chorna (±10%) | Cumhacht Ainmniúil | Voltas a chothabháil | Voltas uasta |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%～100%Un (Teocht chomhthimpeallach 23 ℃) 55%～60%Un (Teocht chomhthimpeallach 85 ℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
Nótaí Oibriúcháin:.
Tá an coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Chun róthéamh agus damáiste corna a sheachaint, ná cuir voltas i bhfeidhm go leanúnach os cionn an uasvoltais chothaithe. Tá an maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Cásanna Iarratais tipiciúla
Mar ghné lárnach lasctha i gcórais PV, láimhseálann an FH67NE rialú sábháilte um dhéanamh/sos ar thaobh DC agus AC araon. Bainistíonn a chumas iompair srutha ard 200A/270A go héasca éilimh reatha na teaghráin PV ardchumhachta, agus soláthraíonn an bhearna teagmhála ≥4.0mm agus voltas a sheasamh 5000VAC corn-go-teagmháil corrlaigh sábháilteachta suntasacha d'fheidhmchláir ardvoltais.
I gcórais stórála fuinnimh ceallraí, úsáidtear an FH67NE le haghaidh muirearú/rialú urscaoilte agus cosaint pacáiste ceallraí. Déanann an tomhaltas ísealchumhachta atá cumasaithe ag a dhearadh latching maighnéadach a ailíniú go foirfe le dianriachtanais éifeachtúlachta fuinnimh ESS, agus cinntíonn a raon teochta oibriúcháin leathan oibriú cobhsaí i gcaibinéid stórála lasmuigh agus i dtimpeallachtaí comhchosúla.
Le haghaidh lascadh ualaigh trealaimh thionsclaíoch ardchumhachta, cuireann an FH67NE réiteach rialaithe ar/as an-iontaofa ar fáil. Mar gheall ar a chreathadh agus a fhriotaíocht turrainge den scoth, mar aon le saol meicniúil suas le 1 milliún oibríocht, tá sé in ann timpeallachtaí crua éagsúla réimse tionsclaíochta a láimhseáil.
Deimhnithe agus Dearbhú Cáilíochta
Tá an FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Mar fhiontar ardteicneolaíochta náisiúnta, tá Fanhar Electronics deimhnithe faoi Chóras Bainistíochta Cáilíochta ISO9001, Córas Bainistíochta Comhshaoil ISO14001, agus Córas Bainistíochta Sláinte agus Sábháilteachta Ceirde ISO45001. Infheistíonn an chuideachta 5%–8% den ioncam bliantúil ó dhíolacháin i T&F agus deonaíodh breis is 40 paitinn náisiúnta de mhúnla fóntais agus aireagáin. Cinntíonn córas rialaithe cáilíochta lánphróiseas a chlúdaíonn dearadh, soláthar amhábhar, agus déantúsaíocht go seachadann gach sealaíochta FH67NE cáilíocht chomhsheasmhach agus iontaofa.
Conclúid
Tá an FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Ceisteanna Coitianta
C1: Cad iad na príomhdhifríochtaí idir na leaganacha FH67NE 200A agus 270A?

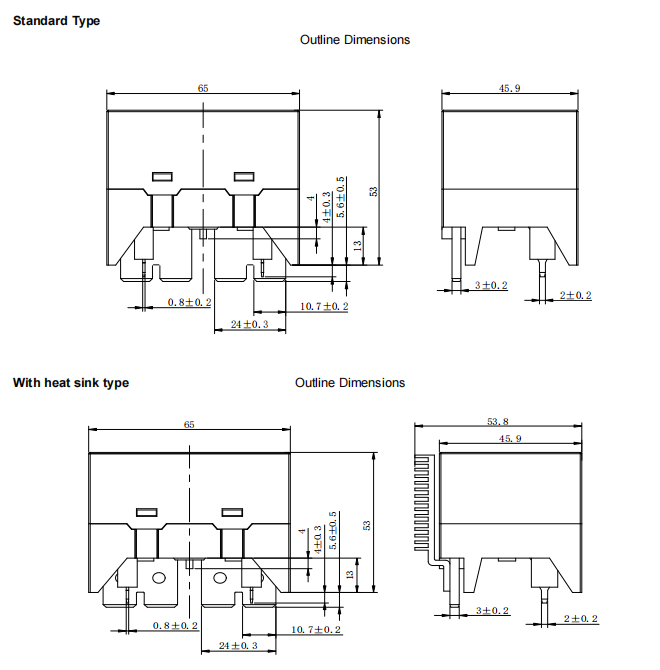

Tá an core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
C2: Cad iad na buntáistí praiticiúla a sholáthraíonn an bhearna teagmhála ≥4.0mm?
Tá an large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
C3: Cad iad na cásanna ina moltar an múnla doirteal teasa?
Tá an heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
C4: Cad é inoiriúnaitheacht comhshaoil an FH67NE?
Raon teochta oibriúcháin -40°C～85°C, raon taise 5%～85%. Friotaíocht chreathadh 10Hz ～55Hz/1.0mm DA, friotaíocht turrainge feidhmiúil 98m/s² (10g) agus millteach 980m/s² (100g), a chomhlíonann riachtanais timpeallachtaí éagsúla crua cosúil le stáisiúin PV lasmuigh agus dáileadh tionsclaíoch.
C5: An féidir samplaí nó tacaíocht theicniúil a sholáthar?
Tacaíonn Fanhar Electronics le soláthar samplaí agus cúnamh roghnúcháin theicniúil bunaithe ar riachtanais an chustaiméara. Le haghaidh riachtanais shaincheaptha speisialta (coigeartuithe struchtúracha, paraiméadar, etc.), téigh i dteagmháil le foireann díolacháin Fanhar nó tacaíocht theicniúil le haghaidh tuilleadh cúnaimh. Tá an réamhrá táirge seo le haghaidh tagartha amháin. Tá sonraíochtaí faoi réir athraithe gan fógra. Chun na doiciméid theicniúla is déanaí a fháil, déan teagmháil le foireann díolacháin Fanhar.
