Forbhreathnú Táirge

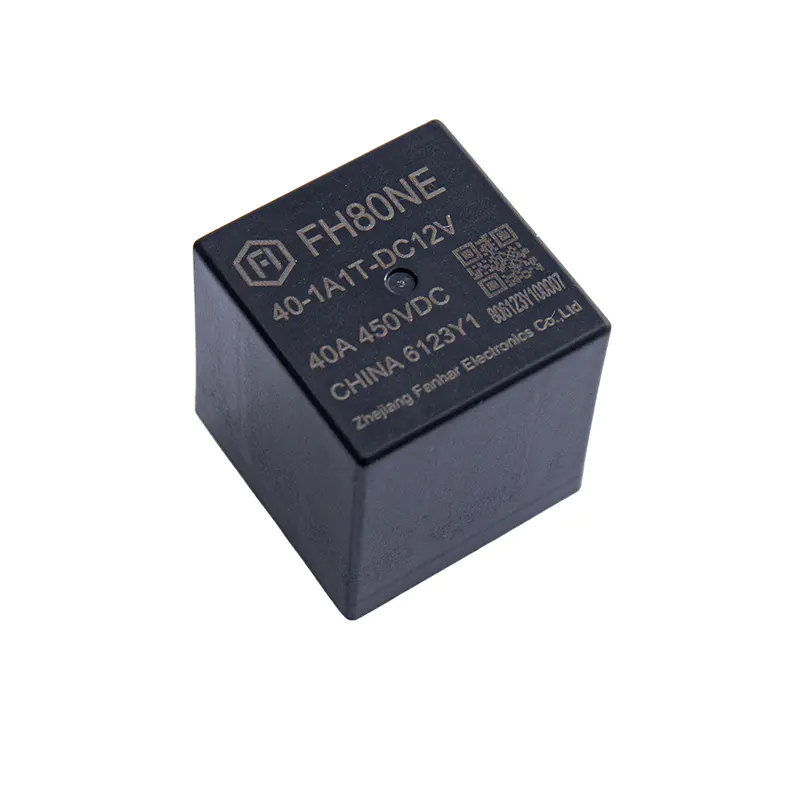

Tá an FH80NE-40 is sealaíochta DC ardvoltais 40A atá deartha le haghaidh córais ardvoltais i bhfeithiclí nua fuinnimh. Tá sé beartaithe go príomha le haghaidh iarratais sealaíochta réamh-mhuirear agus sealaíochta téimh. Soláthraíonn an táirge cumas leanúnach iompair srutha 40A ag 85 ° C, ualach rátáilte de 40A 450VDC, agus uasvoltas aistrithe suas le 750VDC. Tacaíonn sé freisin le cumas ard-reatha gearr-ama, rud a fhágann go bhfuil sé oiriúnach do chásanna PCB-mount a bhfuil riachtanais ard acu maidir le hiontaofacht, cumas tréleictreach withstand, agus toisí spáis.
Tá an product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

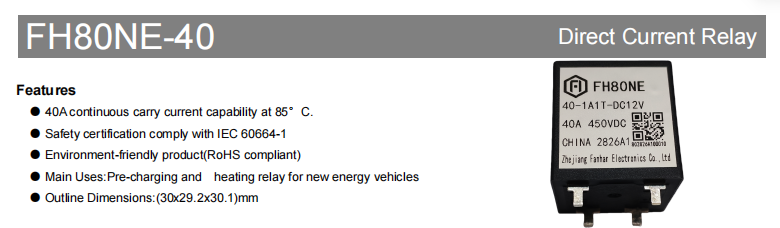

FH80NE-40 40A 450VDC Leaschraolacháin DC Ard-Volta Tá an FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Féach Táirge → Cúlra Feidhmchláir Tionscail
Le forbairt ardáin ardvoltais i bhfeithiclí nua fuinnimh, tá ceanglais níos airde ag ciorcaid réamh-mhuirir agus ciorcaid bhainistíochta teirmeacha maidir le hathsheachadáin:
Sealaíochta réamh-mhuirear : Ag an bpointe cumhachta suas, cuireann an friotóir réamh-mhuirear teorainn le sruth luchtaithe an toilleora bus chun na príomhtheagmhálacha sealaíochta a chosc ó tháthú de bharr sruth inrush. Tar éis an réamh-mhuirearú a bheith críochnaithe, dúnann an príomh-athsheachadán agus osclaíonn an sealaíocht réamh-mhuirear. Tá cumas reatha leanúnach 40A ag an FH80NE-40 agus cumas ard-reatha gearr-ama, rud a fhágann go bhfuil sé oiriúnach mar chomhpháirt rialaithe i gciorcaid réamh-mhuirear.
Sealaíochta teasa : Teastaíonn athsheachadáin DC ardvoltais le cásanna mar bhainistíocht teirmeach ceallraí agus téitheoirí PTC i bhfeithiclí nua fuinnimh chun ciorcaid teasa a chur ar aghaidh agus a mhúchadh a rialú. Is féidir leis an ualach rátáilte FH80NE-40 ar 450VDC, uasvoltas aistrithe 750VDC, agus ábhar teagmhála AgSnO₂ freastal ar riachtanais aistrithe iontaofa ciorcaid téimh ardvoltais.
Gléasta PCB : Úsáideann an táirge struchtúr críochfoirt PCB, rud a fhágann go bhfuil sé éasca a chomhtháthú in aonaid rialaithe leictreonacha ar nós BMS, PDU, agus boscaí dáileadh cumhachta ardvoltais. Tá sé oiriúnach le haghaidh socrúcháin uathoibrithe agus sádrála.
Croífheidhmíocht agus Príomhbhuntáistí
Cumas Láidir Luchtaithe agus Aistrithe
Tá an FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Tá an FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Cuireann an cumas seo ar a chumas coinníollacha ard-srutha inrush agus meandarach a láimhseáil i gciorcaid réamh-mhuirear agus téimh, rud a fhágann go bhfuil sé oiriúnach do chásanna PCB-mount i gcórais DC ardvoltais feithiclí nua fuinnimh.
Freagra Tapa agus Saol Fada
Tá an FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Ó thaobh an tsaoil:
- Saol meicniúil: 1×10⁵ op
- Saol leictreach (ualach frithsheasmhach): 450VDC / 40A: 1×10³ comharchumainn, 450VDC / 10A: 1×10⁴ ops
Le linn an roghnúcháin iarbhír, ba cheart an saol a mheas bunaithe ar ualach reatha, voltas, agus minicíocht aistrithe chun a chinntiú go gcomhlíontar ceanglais oibríochta an chórais fadtéarmach.
Insliú den scoth agus Feidhmíocht Tréleictreach a Sheasamh
Tá an FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Friotaíocht inslithe (tosaigh): 1000MΩ (500VDC)
- Neart tréleictreach (tosaigh): Idir teagmhálacha oscailte: 2000VAC / 1min, Idir corna agus teagmhálacha: 3000VAC / 1min
Tá an product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Ábhar Teagmhála Casta agus Friotaíocht Íseal Teagmhála
Tá an FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Tá an initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Sonraíochtaí Coil agus Dearadh Éifeachtúlachta Fuinnimh
Tá an FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Voltas Rátáilte | Oibriú Voltas VDC | Voltas Scaoileadh VDC | Reatha Rátáilte (±10%) | Friotaíocht Chorna (±10%) | Cumhacht Rátáil | Voltas uasta (seasamh gearrthéarmach) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
Nóta: Chun róthéamh agus dóite a chosc, ní fhéadfaidh an voltas a chuirtear ar an gcorna an t-uasvoltas coinneála a shárú ar feadh tréimhse sínte. Is é an voltas uasta an voltas is airde is féidir leis an sealaíochta a sheasamh ar feadh tréimhse ghearr.
Inoiriúnaitheacht Timpeallachta agus Feidhmíocht Mheicniúil
Tá an FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Sonraíochtaí Teicniúla Forbhreathnú
| Mír | Paraiméadar |
|---|---|
| Foirm Teagmhála | 1A (1 teagmhálaí oscailte de ghnáth) |
| Ábhar Teagmhála | AgSnO₂ |
| Teagmháil Friotaíocht | ≤5mΩ (6VDC 20A) |
| Reatha Rátáilte | 40A |
| Ualach Rátáilte (frithsheasmhach) | 40A 450VDC |
| Voltas Aistrithe Uasta | 750VDC |
| Uasmhéid Reatha Briseadh | 50A (450VDC, ≥1 oibríocht) |
| Cumas Aistrithe Uasta | 22500VA |
| Friotaíocht Inslithe | 1000MΩ |
| Neart Tréleictreach (tosaigh) | Idir teagmhálaithe oscailte: 2000VAC/1min; idir corna agus teagmhálacha: 3000VAC / 1min |
| Am Oibriú | ≤30ms (ag voltas rátáil) |
| Am Eisiúna | ≤10ms (ag voltas rátáil) |
| Saol Meicniúil | 1×10⁵ ops |
| Saol Leictreach | Swithing: 1×103ops (450VDC, 40A) Swithing: 1 × 104 ops (450VDC, 10A) Swithing: 4×103ops (650VDC, 12A) Déanamh : 7.5×104ops (450VDC,35A） Ag déanamh: 5×104ops (750VDC, 40A) |
| Acmhainn iompair reatha | 40A 60A:30 nóim 80A:60í 160A:5s 240A:3s 400A: 0.6s |
| Teocht Chomhthimpeallach | <-40°C go 85°C |
| Taiseachas | 5% go 85% RH |
| Meáchan | Thart. 55g |
| Toisí Imlíne | 30×29.2×30.1mm |
| Struchtúr Teirminéil | críochfort PCB |
Nóta: Is luachanna tosaigh iad na sonraí thuas. Is le haghaidh tagartha amháin an tsonraíocht. Tá sonraíochtaí faoi réir athraithe gan fógra.
Toisí, Sreangú, agus Leagan Amach PCB
Tá an FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Faomhadh Sábháilteachta agus Comhlíonadh
- Comhlíonann sé ceanglais sábháilteachta IEC 60664-1.
- Táirge comhlíontach RoHS.
- Deimhnithe UL/C-UL, TUV, agus CQC ar feitheamh.
- Sprioc-rátáil ceadaithe: lascadh friotaíoch 40A 450VDC 1000ops (oibríochtaí 1×10³) @85°C.
- Tá an specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Cásanna Feidhme tipiciúla
Réamhmhuirear feithicle fuinnimh nua : 40A cumas reatha iompair leanúnach (85°C), seastán gearr-ama de 80A/60s, 160A/5s, 240A/3s, agus 400A/0.6s, oiriúnach le haghaidh rialú ar / as i gciorcaid réamhluchtaithe.
Téamh feithicle fuinnimh nua : Ualach rátáilte 40A 450VDC, voltas lasc uasta 750VDC, oiriúnach do chiorcaid téimh ardvoltais ar nós téamh PTC.
Bainistíocht teirmeach ceallraí / rialú téimh PTC : Teocht oibriúcháin -40 ° C go 85 ° C, teagmhálacha AgSnO₂, oiriúnach do thimpeallachtaí teocht ard agus íseal i bhfeithiclí.
Cásanna eile PCB-mount : Tá polaraíocht ag an taobh luchtaithe (1 , 2-), níl aon polaraíocht ag an taobh corna (5, 6), coinníollacha sádrála 260°C ± 5°C / 3–5s.
Ba cheart roghnú sonrach a dhearbhú bunaithe ar ualach iarbhír, voltas coil, riachtanais saoil, agus stádas deimhnithe.
Réamhchúraimí Suiteáil agus Úsáide
Ná scaoil an táirge nó ná cuir faoi réir tionchar seachtrach é, ionas go gcoimeádtar paraiméadair feidhmíochta tosaigh.
Teocht sádrála do chríochfoirt luaidhe-amach ualaigh copair: 260°C ± 5°C, am sádrála 3–5s.
Tá an load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Tá an coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Is múnla saincheaptha-innealtóireacht é an sealaíocht seo. Is le haghaidh tagartha amháin na samplaí a chuirtear ar fáil. Le haghaidh roghnú mionsonraithe, téigh i dteagmháil le Zhejiang Fanhar Electronics Co., Ltd.
Tá an specification is for reference only. Specifications are subject to change without notice.
Ceisteanna Coitianta
C1: Cad iad na príomhúsáidí atá ag an FH80NE-40?
Úsáidtear é go príomha le haghaidh athsheachadáin réamh-mhuirearú feithiclí fuinnimh agus athsheachadáin téimh, agus is féidir é a úsáid freisin i gcásanna PCB-mount cosúil le bainistíocht teirmeach ceallraí, rialú téimh PTC, BMS / PDU, agus lúba rialaithe DC ardvoltais.
C2: Cad iad an t-ualach rátáilte agus an acmhainn uasta lasctha atá ag an FH80NE-40?
Ualach rátáilte: 40A 450VDC (ualach frithsheasmhach); cumas lasctha uasta: 22500VA.
C3: Cad iad na cumais reatha reatha-iompair agus gearr-ama atá ann faoi láthair?
Tá cumas iompair leanúnach srutha 40A aige ag 85°C. Cumas gearr-ama iompair reatha: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
C4: Cad iad an voltas lasc uasta agus an t-uasmhéid reatha briste?
Voltas lasc uasta: 750VDC; sruth briseadh uasta: 50A (450VDC, ≥1 oibríocht).
C5: Cad iad an fhoirm teagmhála, ábhar teagmhála, agus friotaíocht teagmhála?
Foirm teagmhála: 1A oscailte de ghnáth; ábhar teagmhála: AgSnO₂; friotaíocht teagmhála tosaigh: ≤5mΩ (6VDC 20A).
C6: An dtacaítear le saincheaptha? Conas a ordú?
Foirm teagmhála: 1A oscailte de ghnáth; ábhar teagmhála: AgSnO₂; friotaíocht teagmhála tosaigh: ≤5mΩ (6VDC 20A).
Achoimre
Tá an FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
