An Treoir Iomlán ar Athsheachadáin Rialaithe Trí Chéim: Prionsabail, Feidhmchláir agus Éabhlóid Chliste

I gcórais chumhachta tionscail agus tráchtála nua-aimseartha, is é sruth ailtéarnach trí phas an príomhfhórsa tiomána atá ag cumhachtáil an domhain. Ó mhótair mhonarcha agus chomhbhrúiteoirí go dtí an t-aerchóiriú lárnach i bhfoirgnimh mhóra, braitheann a n-oibríocht chobhsaí ar eochair-chomhpháirt - an Leaschraolacháin Rialaithe Trí Cháis a chosaint. Soláthróidh an t-alt seo anailís chuimsitheach ar an bhfeiste seo, ag clúdach gach rud ón sainmhíniú bunúsach go dtí a fheidhmchláir chliste. Míneoidh sé cén fáth a meastar é a bheith ina 'chaomhnóir cliste' ar chórais chumhachta tionsclaíocha.

Croímhíniú: Níos Mó ná Lasc amháin - Comhéadan Chliste

Is gléas lasctha leictrileictreach é sealaíocht rialaithe trí chéim, ar a dtugtar "contróir" freisin nuair a thagann sé chun ualaí ardchumhachta a thiomáint, atá deartha go speisialta chun ualaí AC trí chéim a dhéanamh, a bhriseadh agus a rialú. Luíonn a chroíluach ina chumas rialú sábháilte a dhéanamh ar aistriú ciorcad príomhchumhachta trí phas atá i bhfad níos airde (m.sh. 380 V AC nó níos airde) ag baint úsáide as ciorcad comhartha rialaithe ísealchumhachta (m.sh. 24 V DC nó 110 V AC). Baineann an dearadh seo amach "rialú na mór leis an beag, agus an láidir leis an lag," go bunúsach oibreoirí a aonrú ón gciorcad contúirteach ardvoltais.

Is é an príomh-idirdhealú ó ghnáthsheoladh ná a chumas iompair reatha agus a chuspóir deartha. Úsáidtear athsheachadáin caighdeánach go hiondúil i gciorcaid rialaithe nó le haghaidh ualaí beaga aon phas, ach déantar na teagmhálacha, na córais faoi chois stua, agus struchtúr meicniúil an athsheachadáin rialaithe trí phas a threisiú le haghaidh ualaí cothromaithe trí phas, sruthanna inrush ard le linn tosaithe / stad, agus oibriú go minic. Is é go bunúsach an comhéadan forghníomhaithe criticiúil idir córais uathoibrithe agus an príomhchóras cumhachta, ag soláthar pointe nasctha caighdeánaithe, iontaofa le haghaidh comhtháthú le PLCanna (Rialaitheoirí Loighic In-ríomhchláraithe), DCS (Córais Rialaithe Dáilte), tosaithe bog, nó córais bhainistíochta fuinnimh.

Croíluach: Bunchloch Iltoiseach do Shábháilteacht, Cosaint Sócmhainní, agus Leanúnachas

Eascraíonn an gá atá le hathsheachadáin rialaithe trí phas a imscaradh ó na héilimh dhian atá ag timpeallachtaí tionsclaíocha maidir le sábháilteacht, iontaofacht agus éifeachtúlacht.

Bacainn Sábháilteachta Riachtanach : Soláthraíonn sé bacainn sábháilteachta ríthábhachtach do phearsanra oibriúcháin agus cothabhála. Is féidir le hinnealtóirí trealamh ardvoltais ardchumhachta a rialú go cianda ar urlár na monarchan ó mórán méadar ar shiúl, laistigh de shábháilteacht seomra rialaithe ísealvoltais, trí bhrúchnaipe nó HMI (Comhéadan Meaisín Daonna), ag laghdú go mór na rioscaí a bhaineann le lascthrealamh ardvoltais a oibriú go díreach.

Cosaint Sócmhainní Criticiúla : Is sócmhainní lárnacha tionsclaíocha iad mótair agus trealamh rothlach eile. Is iad na "marfóirí" is marfach go minic ná caillteanas céime, éagothroime, ró-ualach agus fovoltas. Oibríonn athsheachadáin rialaithe i gcomhar le haonaid chosanta teirmeach-mhaighnéadacha neamhspleácha nó le hathsheachadáin ró-ualaithe leictreonacha chun scéim chosanta dé-chiseal a chruthú. Mar shampla, is féidir le riocht caillteanas céime a bheith ina chúis le borradh a chur ar an sruth sa dá chéim eile de mhótar reatha. Is féidir leis an mborradh seo a bheith chomh hard le 1.73 huaire de ghnáth. Is féidir róthéamh tapa agus dóiteán a bheith mar thoradh air seo. Gineann éagothroime voltais thromchúiseach sruthanna seichimh diúltacha. Cruthaíonn na sruthanna seo breis teasa agus creathadh. Mar sin féin, féadann an t-athsheachadán an ciorcad a bhrath agus a bhriseadh laistigh de na deich milleasoicindí, rud a choscann damáiste tubaisteach.

An Foras um Leanúnachas Oibriúcháin agus Éifeachtúlacht Fuinnimh : Is ionann aga neamhfhónaimh neamhphleanáilte agus caillteanas suntasach i dtáirgeadh tionsclaíoch. Trí chosaint choisctheach, seachnaíonn athsheachadáin stadanna táirgeachta agus deisiúcháin a mhaireann laethanta nó fiú seachtainí de bharr dóite mótair. Cinntíonn siad freisin go n-oibríonn an trealamh faoi choinníollacha voltas rátáil agus cothrom. Léiríonn staidéir gur féidir le héagothroime voltas fadtéarmach de 3.5% teocht an mhótair a ardú 25%, éifeachtúlacht a laghdú, agus úsáid chumhachta a mhéadú. Trí mhonatóireacht a dhéanamh agus aláraim a sholáthar, cuireann athsheachadáin go pras d'úsáideoirí cáilíocht greille a fheabhsú, rud a shábháil costais fuinnimh go díreach.

Cumasóir Fisiciúil le haghaidh Uathoibriú agus Faisnéise : Is é an "aonad" bunrang atá mar bhunús do gach loighic uathoibrithe comhaimseartha. Cibé an bhfuil gnólacht nuathionscanta réalta-delta á chur i bhfeidhm do mhótair, tosaithe/stad seicheamhach d’ilfheistí nó ag freagairt do chomharthaí teochta/taise ó chóras bainistíochta foirgnimh, braitheann an cur i gcrích deiridh ar oscailt agus dúnadh iontaofa sealaíochta rialaithe trí phas.

Éabhlóid Monatóireacht Chliste: Ó Chosaint Éighníomhach go Diagnóisic Ghníomhach

Tá i bhfad níos mó i gceist leis na hathsheachadáin rialaithe trí phas is déanaí ná aonaid aistrithe simplí. Tá siad anois in ann monatóireacht agus diagnóis a dhéanamh ar cháilíocht chumhachta ar líne mar chuid dá bhfeidhmeanna comhtháite. Déanann siad "éisteacht" agus anailís leanúnach ar "stádas sláinte" an tsoláthair trí phas.

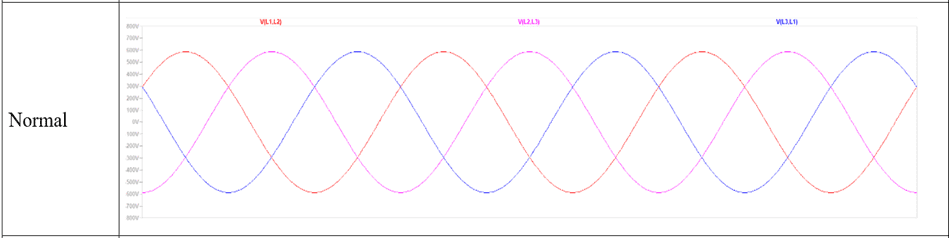

Líonra cumhachta idéalach trí phas

Áirítear le príomhchoinníollacha mínormálta faoi mhonatóireacht agus faoi chosaint:

Caillteanas Céim: Is cúis le séideadh fiús, táthú/teip teagmhála teagmhálaitheora, sreanga briste, nó naisc scaoilte.

Seicheamh Céime Mícheart : Tá trealamh le ceanglais treo uainíochta, mar shampla caidéil agus lucht leanúna, so-ghabhálach do aisiompú meicniúil nó fiú damáiste má tá an t-ord céim mícheart.

Éagothroime Voltais : Tá sé seo de bharr dáileadh ualach aon-chéim míchothrom. Is cúis le saincheisteanna eangaí é freisin. Agus tá sé de bharr impedance neamhshiméadrach. Is gnách go dteastaíonn aird ar éagothroime voltais níos mó ná 2%.

Overvoltage agus Undervoltage : Is féidir le luaineachtaí voltais thar lamháltas trealaimh damáiste a dhéanamh don insliú nó is féidir leo a bheith ina chúis le casmhóiminte neamhleor agus róthéamh.

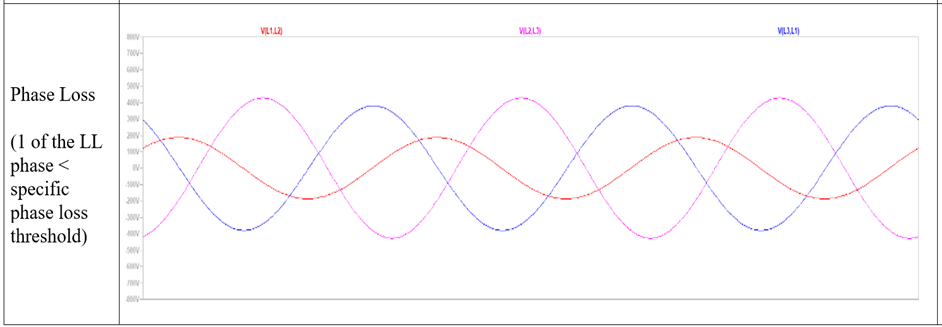

Líonra cumhachta trí phas le caillteanas aon phas

Bunaithe ar dhoimhneacht feidhme, is féidir athsheachadáin monatóireachta a chatagóiriú mar:

Cineál Bunúsach : Monatóirí caillteanas chéim agus seicheamh chéim.

Cineál Caighdeánach : Cuireann sé leis monatóireacht bhunúsach le haghaidh éagothroime voltais, ró / undervoltage.

Cineál Feabhsaithe/Chliste: Tairgeann sé tairseacha in-ríomhchláraithe, moilleanna ama, ríomhaireachtaí neamhshiméadrachta, agus féadfaidh sé monatóireacht reatha, tomhas cumhachta, agus fiú uaslódáil sonraí a chomhtháthú trí chomhéadain chumarsáide.

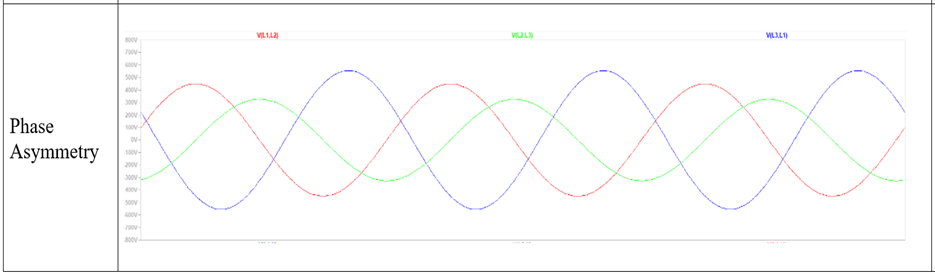

Líonra cumhachta trí phas le neamhshiméadracht chéim

Nuair a sháraíonn aon pharaiméadar an tairseach sábháilteachta réamhshocraithe, tiomáineann ciorcad loighic inmheánach an sealaíochta na teagmhálacha aschuir chun staid a athrú. Úsáidtear é seo de ghnáth chun cur isteach ar chiorcad rialaithe an phríomhtheagmhálaí, rud a stopann an trealamh. Féadfaidh sé freisin úsáid a bhaint as sraith bhreise de theagmhálaithe cúnta chun aláraim inchloiste nó amhairc a spreagadh.

Prionsabal Oibre: An Comhcheangal Ingentach den Leictreamaighnéadas agus Eolaíocht Ábhar

Oibríonn sé ar an mbunsmaoineamh céanna le leictreamaighnéadas clasaiceach, ach úsáideann dearaí nua-aimseartha go leor feabhsuithe in ábhair agus innealtóireacht mheicniúil.

Fuinneamh agus Giniúint Fórsaí : Nuair a chuirtear voltas rialaithe i bhfeidhm ar an gcorna, déanann an réimse maighnéadach a ghintear maighnéadú an chroí stáiseanóireachta, ag mealladh an chroí ag gluaiseacht (armature). Cinntíonn ábhar inslithe agus dearadh foirceannadh an choil friotaíocht teasa fadtéarmach agus voltas piocadh cruinn.

Tarchur Meicniúil agus Dúnadh Teagmhála: Tarchuirtear gluaiseacht an armature trí nasc meicniúil chuig na príomhtheagmhálaithe agus cúnta. Is éard atá sna príomhtheagmhálacha de ghnáth cóimhiotail airgid-bhunaithe (m.sh. ocsaíd airgid-caidmiam nó ocsaíd airgid-stáin), a thairgeann seoltacht mhaith agus friotaíocht le creimeadh stua agus friotaíocht íseal teagmhála. Le linn an toirt dúnta teagmhála, áirithíonn spriongaí brú teagmhála ionsuite brú teagmhála tosaigh, ag laghdú riosca preab agus táthú.

Bainistíocht Arc agus Briseadh: Gineann briseadh sruthanna arda stuanna ardteochta. Úsáideann athsheachadáin teicneolaíocht sleamhnáin stua le greillí miotail chun an stua a scoilt, a fhuarú agus a fhadú le haghaidh múchta tapa. Tá sé seo ríthábhachtach chun saol teagmhála agus cumas briste sábháilte a chinntiú.

Scaoileadh agus Athshocraigh : Nuair a bheidh an comhartha rialaithe imithe, dímagnetaíonn an corna. Déanann an t-earrach fillte, atá níos láidre go hiondúil ná an t-earrach teagmhála, ansin an armature a bhrú ar ais go dtí a suíomh bunaidh. Scarann ​​na teagmhálaithe chomh tapa agus is féidir chun am stuama a íoslaghdú.

Léaráid sreangú sealaíochta rialaithe trí phas tipiciúil

Comhpháirteanna Croí agus Treoir Roghnú Eolaíoch

Is éard atá i ngnáthsheachadán rialaithe trí phas ná na fochórais bheachtais seo a leanas:

Córas Leictreamaighnéadach: Áirítear leis an bobbin, an corna, an croí stáiseanóireachta déanta as leatháin chruaiche sileacain lannaithe E nó U-chruthach, agus an croí ag gluaiseacht. Cinntíonn dearadh leatháin chruach sileacain, arb iad is sainairíonna tréscaoilteacht ard agus caillteanas reatha eddy íseal, ard-éifeachtúlacht, tomhaltas íseal fuinnimh agus giniúint teasa íseal.

Córas Teagmhála:

Príomhtheagmhálaithe: Tá trí phéire ag iompar na príomhshrutha ciorcaid, a bhfuil réimse mór agus riachtanais ard ábhair acu.

Teagmhálaithe Cúnta: Maidir le ciorcaid rialaithe, de ghnáth dearadh breiseán modúlach le haghaidh cumraíochta solúbtha, ag soláthar comharthaí De ghnáth Oscailte (NÍL) agus De ghnáth Dúnta (NC).

Córas faoi chois Arc: Den chuid is mó tá cochall stua déanta as ceirmeach nó plaisteach ard-neart agus sraith inmheánach de phlátaí scoilteoir cruach coparphlátáilte.

Meicníocht agus Imfhálú: Tithíocht plaisteach innealtóireachta ard-neart nó tithíocht thermoset a sholáthraíonn insliú, cosaint (rátáil IP), agus tacaíocht mheicniúil.

Modh Roghnúcháin Eolaíoch Cúig Chéim:

Saintréithe Luchtaithe a Chinneadh: A aithint más mótair, foirnéis friotaíochta, nó claochladán é an t-ualach? I measc na bpríomhpharaiméadair tá sruth tosaithe an mhótair (go hiondúil 5–7 oiread an tsrutha rátáilte) agus timthriall na dleachta (m.sh. S1 do dhleacht leanúnach nó S3 do dhleacht thréimhsiúil uaineach).

Meaitseáil Paraiméadair Leictreacha:

Voltas Coil: Caithfidh sé a bheith díreach mar a chéile leis an voltas soláthair rialaithe (AC/DC, luach).

Reatha Oibriúcháin Rátaithe (ie) : Sonraítear an voltas ag ar féidir leis na príomhtheagmhálaithe sruth a iompar. Caithfidh sé a bheith níos mó ná sruth ualach iomlán an ualaigh (FLC). Maidir le hualaí mótair, smaoinigh ar an turraing teirmeach le linn tosaithe agus ceadaigh corrlach 10-15%.

Voltas Inslithe Rátáilte (Ui) agus Voltas Impulse a Sheasamh (Uimp) : Ní mór a mheaitseáil leis an leibhéal greille.

Roghnaigh Feidhm agus Catagóir Feidhmíochta:

Catagóir Úsáide: Is iad AC-3 (mótar cage iora ag tosú/stopadh) nó AC-1 (ualach frithsheasmhach) is coitianta. Éilíonn catagóir AC-3 cumas briseadh níos airde.

Riachtanais Monatóireachta: An bhfuil gá le monatóireacht voltais? An bhfuil gá le tairseacha inchoigeartaithe agus moilleanna? An bhfuil cuimhne lochta agus tásc ag teastáil?

Saol Leictreach agus Saol Meicniúla : Tagraíonn sé do líon na n-oibríochtaí iontaofa faoi choinníollacha rátáilte. Seiceáil an modh gléasta (iarnród DIN nó scriú), an líon teagmhála cúnta atá riachtanach agus an bhfuil gá le comhghlasáil mheicniúil nó amadóir/modúil cumarsáide le haghaidh rialú inchúlaithe.

Deimhnigh Suiteáil agus Gabhálais: Seiceáil an modh gléasta. D'fhéadfadh sé seo a bheith DIN iarnróid nó scriú. Seiceáil freisin an líon riachtanach teagmhálacha cúnta. Agus cibé an bhfuil gá le comhghlasáil mheicniúil nó amadóir/modúil cumarsáide le haghaidh rialú inchúlaithe.

Oiriúnacht Comhshaoil: Smaoinigh ar an teocht chomhthimpeallach. Smaoinigh ar an taise. Smaoinigh deannaigh. Smaoinigh ar gháis chreimneach. Smaoinigh ar chreathadh. Roghnaigh an rátáil cosanta cuí (cód IP). Roghnaigh an t-ábhar/próiseas cuí.

Feidhmchláir Tionscail agus Ionchas don Todhchaí

Is comhpháirt bhunúsach ilúsáideach é an t-athsheachadán rialaithe trí phas, le feidhmchláir a chuimsíonn:

Déantúsaíocht: Teastaíonn rialú mótair ar uirlisí meaisín, iompróirí, meaisíní múnlaithe insteallta agus comhbhrúiteoirí.

Bonneagar: Caidéil, lucht leanúna, aonaid láimhseála aeir, caibinéid dáileadh soilsithe.

Fuinneamh Nua: Úsáidtear caibinéid a chloíonn leis an gcaighdeán eangaí le haghaidh inverters fótavoltach, agus úsáidtear rialú modúl cumhachta le haghaidh stáisiúin luchtaithe.

Uathoibriú Foirgníochta: Rialú uathoibríoch do chaidéil uisce tí, caidéil dóiteáin, trealamh aerála.

Léiríonn treochtaí forbartha sa todhchaí go soiléir faisnéis dhomhain agus comhtháthú:

Monatóireacht Coinníoll agus Cothabháil Réamhthuartha: Comhtháthóidh athsheachadáin den chéad ghlúin eile braiteoirí níos forbartha a bheidh in ann monatóireacht a dhéanamh ar chreimeadh teagmhála, ardú teochta, sláinte corna, agus halgartaim a úsáid chun an saol úsáideach atá fágtha a thuar, rud a chumasóidh aistriú ó "athsholáthar sceidealta" go "cothabháil ar éileamh."

Comhtháthú domhain san IoT Tionsclaíoch: Trí phrótacail Ethernet tionsclaíocha a chomhtháthú cosúil le Profinet, EtherCAT, Modbus TCP, etc., déanfar athsheachadáin ina nóid chliste sa líonra IIoT, ag uaslódáil sonraí fíor-ama ar fhaisnéis reatha, voltas, tomhaltas cumhachta, stádas agus aláraim, ag soláthar sonraí bunúsacha le haghaidh cúpla digiteach agus bainistíocht fuinnimh.

Comhtháthú Sábháilteachta Feidhme: Trí fheidhmeanna sábháilteachta a chomhlíonann caighdeáin mar IEC 61508 nó ISO 13849, ar nós Safe Torque Off (STO) a chomhtháthú, ceadaítear úsáid dhíreach i gcórais rialaithe sábháilteachta foirgnimh, rud a shimplíonn dearadh lúb sábhála.

Comhleá agus Miniaturization Gléas: Comhtháthófar tuilleadh feidhmeanna leo siúd a bhaineann le tiomántáin minicíochta athraitheach, tosaithe boga, agus feistí cosanta, ag foirmiú rialtóirí cliste mótair a chomhcheanglaíonn rialú, cosaint, rialáil luais, agus diagnóisic, agus méadóidh dlús cumhachta go leanúnach.

Conclúid

Tá an t-athsheachadán rialaithe trí phas tar éis teacht chun cinn ó athrú simplí leictrimheicniúla go príomhfheiste cliste a chomhtháthaíonn monatóireacht chumhachta, cosaint trealaimh, forghníomhú loighciúil agus fáil sonraí. Tá sé mar chloch choirnéil chobhsaí na pirimide uathoibrithe tionsclaíochta agus droichead a nascann an domhan cumhachta fisiceach leis an domhan faisnéise digiteach. Tá tuiscint dhomhain ar a phrionsabail, a luach agus a modhanna roghnúcháin riachtanach, ní hamháin chun oibriú iontaofa feistí aonair a chinntiú ach freisin chun córais chumhachta tionsclaíocha nua-aimseartha atá sábháilte, éifeachtach, solúbtha agus atá dírithe ar an todhchaí a thógáil. Beidh a ról ag éirí níos ríthábhachtach i gcomhthéacs Thionscal 4.0 agus spriocanna décharbóin.
