W12T 40A Leaschraolacháin Cumhachta | Leaschraolacháin PCB do Chórais Mhuirir EV & Fótavoltach

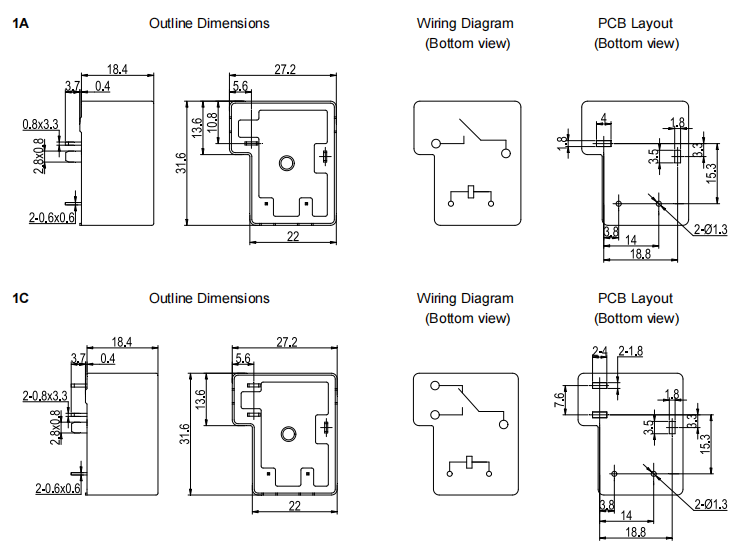

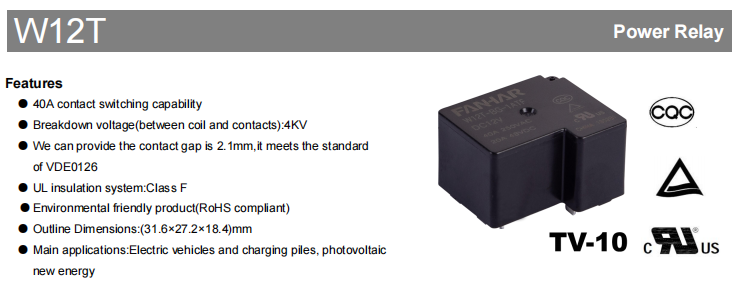

W12T Is sealaíochta cumhachta 40A é a sheol FANHAR Electronics, atá deartha le haghaidh feidhmeanna rialaithe cumhachta ard-chumhachta cosúil le feithiclí leictreacha, chairn luchtaithe, agus córais fuinnimh in-athnuaite fótavoltach (PV). Tá cumas lasctha teagmhála 40A ag an athsheachadán, uasvoltas frithsheasmhach tréleictreach de 4000VAC idir corna agus teagmhálaithe, agus bearna teagmhála roghnach ≥2.1mm. Agus feidhmíocht aistrithe ard-ualaigh á áirithiú aige, comhlíonann sé na ceanglais maidir le insliú agus sábháilteacht leictreach i dtrealamh nua fuinnimh. Le dearadh dlúth PCB-mount, ní thomhas an W12T ach 31.6 × 27.2 × 18.4 mm agus tá sé ar fáil i raon leathan roghanna voltas coil chun freastal ar riachtanais éagsúla dearaidh trealaimh. Úsáidtear go forleathan é i gcórais rialaithe cumhachta fuinnimh nua.

1. Gnéithe Táirge

Cumas Athraithe Ard-Reatha 40A

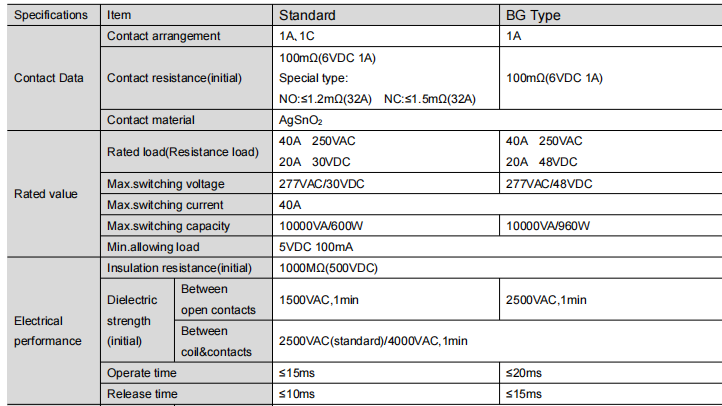

Tá ualach rialaithe rátáilte de 40A 250VAC ag an W12T. Tacaíonn an cineál caighdeánach le hualaí 20A 30VDC DC, agus tacaíonn an cineál BG le hualaí 20A 48VDC DC. Sroicheann an cumas lasctha uasta 10000VA, ag freastal ar riachtanais rialaithe cumhachta trealaimh ardchumhachta.

Feidhmíocht Ard Inslithe le haghaidh Sábháilteacht Chórais Feabhsaithe
Chun aghaidh a thabhairt ar riachtanais inslithe trealaimh nua fuinnimh, cuireann an W12T insliú leictreachais den scoth:

Seasamh tréleictreach uasta voltas idir corna agus teagmhálacha: 4000VAC

Seasamh tréleictreach voltas idir teagmhálacha (cineál BG): 2500VAC

Friotaíocht inslithe tosaigh: 1000MΩ (ag 500VDC)

Cuireann feidhmíocht inslithe níos fearr le sábháilteacht agus iontaofacht oibríochta feabhsaithe.

Bearna Teagmhála Roghnach ≥2.1mm
Soláthraíonn an cineál W12T BG bearna teagmhála de ≥2.1mm, ag cloí leis an gcaighdeán fótavoltach Eorpach VDE0126. Comhlíonann sé seo an t-éileamh ar achair leithlisithe teagmhála níos mó i bhfeidhmchláir áirithe córais PV.

Ábhar Teagmhála Ardchaighdeáin
Tá an W12T Úsáideann sraith AgSnO₂ (ocsaíd airgid-stáin) mar ábhar teagmhála. Taispeánann AgSnO₂ friotaíocht creimeadh stua den scoth, friotaíocht teagmhála íseal agus cobhsaí, seoltacht teirmeach maith, agus feidhmíocht frith-táthú den scoth. Laghdaíonn sé go héifeachtach arcing agus leathnaíonn sé saol seirbhíse sealaíochta.

2. Paraiméadair Feidhmíochta

Raon Leathan Roghanna Coil Voltas
Chun freastal ar dhearaí córais rialaithe éagsúla, tá an W12T ar fáil i voltais choil iolracha, lena n-áirítear:
[Féach tábla sonraíochta an chorna sa bhunachar sonraí]

Cumhacht rátáil coil cineál caighdeánach: 900mW

Cumhacht rátáil coil cineál BG: 1400mW

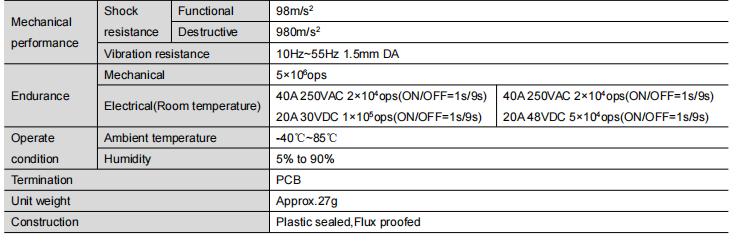

Feidhmíocht Mheicniúil agus Leictreach Cobhsaí agus Iontaofa
Tá an W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Saol meicniúil: 5 milliún oibríocht

Saol leictreach:

40A 250VAC: 20,000 oibríocht

20A 30VDC (cineál caighdeánach): 100,000 oibríocht

20A 48VDC (cineál BG): 50,000 oibríocht

Am a oibriú (cineál caighdeánach): ≤15ms

Am scaoileadh (cineál caighdeánach): ≤10ms

Raon teochta oibriúcháin: -40°C go 85°C , atá oiriúnach d'iarratais éagsúla tionscail agus trealaimh fuinnimh nua.

Ilcheaduithe Sábháilteachta

Tá an W12T has obtained several domestic and international product certifications, including: UL/cUL, Túv, CQC

Clúdaíonn na deimhnithe seo 40A ualach AC agus iarratais ualach 20A DC, ag tacú le húsáid táirgí i margaí éagsúla.

3. Réimsí Feidhme tipiciúla

De réir na mbileog táirge, úsáidtear an W12T go príomha i:

Feithiclí leictreacha (EVs)

Carranna luchtaithe feithiclí fuinnimh nua

Trealamh fótavoltach (PV) fuinnimh in-athnuaite

Comhlíonann a chumas aistrithe ard reatha agus a fheidhmíocht inslithe riachtanais rialaithe cumhachta na n-iarratas thuas.

4. Cén fáth Roghnaigh an Leaschraolacháin Cumhachta W12T?

Mar sealaíochta cumhachta 40A atá deartha don earnáil fuinnimh nua, comhcheanglaíonn an W12T ard-acmhainn ualaigh, feidhmíocht inslithe, agus iontaofacht. I measc na bpríomhbhuntáistí tá:

Cumas lasctha ualaigh 40A AC

Seasann suas le 4000VAC tréleictreach voltas idir corna agus teagmhálaithe

Bearna teagmhála roghnach ≥2.1mm, ag cloí le caighdeán VDE0126 PV

Raon leathan voltas coil ó 5V go 110VDC

Córas inslithe Aicme F UL

Raon teochta oibriúcháin -40°C go 85°C

Deimhnithe ag UL, TÜV, CQC, etc.

Oiriúnach do fheithiclí leictreacha, chairn luchtaithe, fótavoltach, agus feidhmeanna nua fuinnimh eile

5. Achoimre

Tá an W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
