Baile / Nuacht / Nuacht Tionscal / Sraith W12T-50 Athsheachadán Fuinnimh Nua: Ard-Luchtú, Ard-Insliú, Sonraíochtaí Il, Deartha le haghaidh Trealamh Fuinnimh Nua
Cumas Ard-Aistrithe Ualach Freastal ar Riachtanais Rialaithe Ar/Amach Trealaimh Nua Fuinnimh

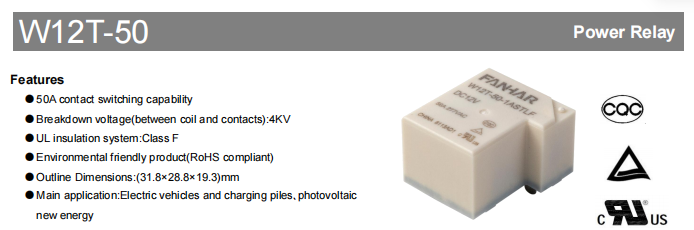

Le forbairt go mear ar fheithiclí leictreacha, áiseanna muirir, agus córais ghiniúna cumhachta fótavoltach, tá ceanglais níos airde ag baint le hathsheachadáin maidir le hiontaofacht aistrithe agus cobhsaíocht fhadtéarmach in iarratais ardvoltais agus ard-reatha. Tá an W12T-50 Tá sraith sealaíochta fuinnimh nua deartha go sonrach le haghaidh rialú lascadh ciorcaid san earnáil fuinnimh nua. Tá sé oiriúnach le haghaidh athrú agus rialú príomhchiorcad i bhfeithiclí leictreacha, chairn luchtaithe, inverters fótavoltach, agus trealamh dá samhail. Tá dearadh dlúth PCB-mount ag an leassheachadán le toisí seachtracha 31.8 × 28.8 × 19.3 mm agus meáchan thart ar 30 g. Tá sé ar fáil i dhá shocrú teagmhála: 1A (Foirm amháin A, oscailte de ghnáth) agus 1C (Foirm C amháin, athrú), rud a cheadaíonn roghnú solúbtha de réir riachtanais chiorcaid éagsúla.
| Sonraíochtaí | Mír | |
|---|---|---|
| Sonraí Teagmhála | Socrú teagmhála | 1A､1C |
| Friotaíocht teagmhála (tosaigh) | 50mΩ(6VDC 1A) | |
| Ábhar teagmhála | AgSnO 2 | |
| Luach rátáilte | Ualach rátáilte (ualach friotaíochta) | NÍL: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Max.voltas a athrú | 277VAC | |
| Uas. sruth ag athrú | 50A | |
| Cumas uasta.switching | 138 50VA | |
| Íosmhéid.a cheadaíonn ualach | 5VDC 100mA |
Dearadh Ard Inslithe chun Sábháilteacht Oibriúcháin an Chórais a Fheabhsú
Feidhmíonn trealamh nua fuinnimh faoi choinníollacha ardvoltais thar thréimhsí fada, ag cur éilimh dhian ar fheidhmíocht inslithe sealaíochta. Glacann an W12T-50 córas inslithe Aicme F UL. Is é 2500 VAC an voltas miondealaithe idir coil agus teagmhálacha don chineál caighdeánach agus suas le 4000 VAC don chineál ardvoltais. Is é an neart tréleictreach idir teagmhálacha oscailte 1500 VAC ar feadh 1 nóiméad, agus is é an friotaíocht inslithe tosaigh ≥1000 MΩ (arna thomhas ag 500 VDC). Cuidíonn na gnéithe dearaidh seo le leithlisiú leictreach a fheabhsú agus cuireann siad cosaint iontaofa ar fáil d'oibriú córas sábháilte agus cobhsaí.
| Feidhmíocht leictreach | ||
|---|---|---|
| Friotaíocht inslithe (tosaigh) | 1000MΩ(500VDC) | |
| Neart tréleictreach (tosaigh) | Idir teagmhálaithe oscailte | 1500VAC, 1 nóiméad |
| Idir corna&teagmhálaithe | 2500VAC (Cineál Caighdeánach)/4000VAC, 1 nóiméad | |
| Oibriú am | ≤20ms | |
| Am scaoilte | ≤10ms | |
Cobhsaí agus Iontaofa, Oiriúnach do Timpeallachtaí Coimpléasc Tionscail
Chomh maith le feidhmíocht leictreach, cuireann an W12T-50 béim freisin ar iontaofacht mheicniúil agus inoiriúnaitheacht comhshaoil. Feidhmíonn an sealaíocht go cobhsaí laistigh de raon teochta comhthimpeallach de -40 ° C go 85 ° C agus raon taise de 5% go 90%. Sroicheann a shaol meicniúil oibríochtaí 5 × 10⁶, ag freastal ar éilimh oibríochta minice fadtéarmach. Léiríonn an táirge friotaíocht turrainge maith freisin (turraing feidhme 98 m/s², turraing millteach 980 m/s²) agus friotaíocht creathadh (10 Hz ~ 55 Hz, aimplitiúid dhúbailte 1.5 mm), rud a fhágann go bhfuil sé oiriúnach do threalamh ar bord agus do chórais rialaithe tionsclaíocha ina bhfuil ard-iontaofacht ag teastáil.
| Feidhmíocht mheicniúil | Friotaíocht turraing | Feidhmiúil | 98 m/s² |
| millteach | 980m/s2 | ||
| Friotaíocht chreathadh | 10Hz~55Hz 1.5mm DA | ||
| Comhshaol & Gléasta | Teocht chomhthimpeallach | –40°C ~ 85°C | |
| Taiseachas | 5% ~ 90% | ||
| Foirceannadh | PCB | ||
| Meáchan | Thart. 30 g | ||
| Tógáil | ≤Plaisteach séalaithe, flux-proof | ||
Roghanna Ilvoltais Coil agus Tomhaltas Cumhachta chun Córais Rialaithe Éagsúla a Fheistiú
Chun freastal ar chiorcaid rialaithe éagsúla, tá an W12T-50 ar fáil i dhá leagan tomhaltas cumhachta coil: cineál caighdeánach agus cineál íogair. Tá tomhaltas cumhachta coil de thart ar 1.2 W ag an gcineál caighdeánach agus tá sé ar fáil i sé rátálacha voltas DC: 5V, 6.5V, 12V, 24V, 48V, agus 110V. Caitheann an cineál íogair thart ar 0.9 W agus clúdaíonn sé an raon voltais céanna. Tá pioc ag an dá leagan voltas suas ≤75% den voltas rátáilte agus voltas titim amach de ≥10% den voltas rátáil. Is é ≤20 ms an t-am oibriúcháin agus is é ≤10 ms an t-am scaoilte. Comhlíonann an dearadh coil aontaithe riachtanais na gcóras rialaithe éagsúla agus ceadaíonn sé roghnú solúbtha bunaithe ar chumas tiomána.
Dhá Chineál Cosanta a Fhreagróidh do Thimpeallacht Oibriúcháin Éagsúla
Tá an W12T-50 ar fáil i dhá stíl imfhálaithe: plaisteach séalaithe agus flux-proof. Tá an cineál séalaithe plaisteach faoi iamh go hiomlán, rud a chosc go héifeachtach ar iontráil gás díobhálach mar H₂S, SO₂, NO₂, chomh maith le deannach. Moltar do thimpeallachtaí crua cosúil le láithreáin thionsclaíocha agus chairn luchtaithe lasmuigh. Ní chuireann an cineál flux-proofed cosc ach ar threá flosc le linn sádrála agus tá sé oiriúnach do threalamh glan laistigh. Comhairle roghnúcháin: le haghaidh timpeallachtaí glan, moltar an cineál flux-proof; i gcás timpeallachtaí neamhghlan (ina bhfuil H₂S, SO₂, NO₂, deannach, agus truailleáin eile), is é an cineál séalaithe plaisteach an rogha is fearr.
Dearadh Dlúth le haghaidh Comhtháthú Trealamh Éasca

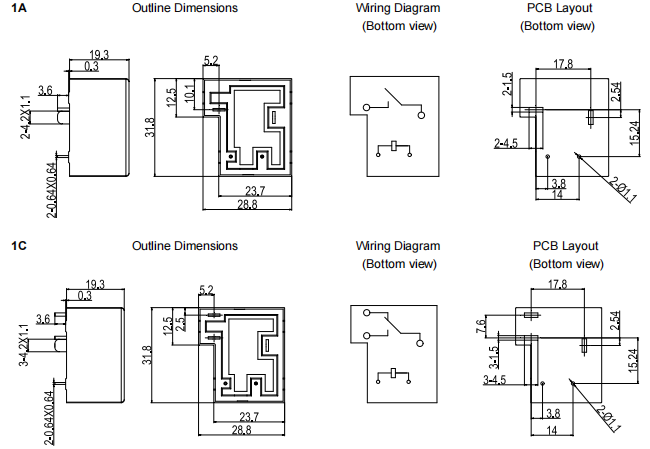

Glacann an W12T-50 dearadh ardán aontaithe dlúth le toisí seachtracha 31.8 × 28.8 × 19.3 mm. Maidir le toisí gan lamháltais shonraithe: tá lamháltas ±0.2 mm ag toisí ≤1 mm; tá lamháltas ±0.3 mm ag toisí >1 mm agus <5 mm; tá lamháltas ±0.5 mm ag toisí ≥5 mm. Maidir le leagan amach PCB, tá toisí neamhshonraithe i gcónaí ± 0.1 mm. Éascaíonn toisí caighdeánacha gléasta agus leagan amach bioráin comhtháthú tapa agus uasghrádú táirgí do mhonaróirí trealaimh.
Réimsí Feidhme tipiciúla
Leis an gcumas lasctha ualaigh ard, feidhmíocht inslithe ard, agus dearadh ardán aibí, is féidir an W12T-50 a úsáid go forleathan sna réimsí seo a leanas:
Feithiclí leictreacha : rialú príomhchiorcad i gcórais bhainistíochta ceallraí BMS
Cairn luchtaithe : cosaint ar/as ag críochfoirt aschuir AC/DC
Fuinneamh nua fótavoltach : lascadh ciorcaid in inverters agus boscaí comhcheangail Sna feidhmchláir seo, feidhmíonn an sealaíocht go príomha feidhmeanna cosúil le rialú cumhachta, lascadh príomhchiorcad, agus réamh rialú muirir, ag soláthar réitigh rialaithe reatha cobhsaí agus iontaofa don chóras.
Ceisteanna Coitianta
C1: Cad iad na príomhréimsí iarratais ar an W12T sealaíochta 50 sraith?
Úsáidtear an tsraith W12T-50 go príomha le haghaidh rialú lasctha ciorcaid san earnáil fuinnimh nua, lena n-áirítear feithiclí leictreacha, chairn luchtaithe, agus inverters fótavoltach, áit a ndéanann sé príomhfheidhmeanna lascadh ciorcaid agus rialaithe cumhachta.
C2: Cad é cumas ualaigh an W12T 50?
Maidir leis an teagmháil atá oscailte de ghnáth (NÍL) faoi ualach resistive 277/250 VAC, tá an sruth rátáilte ar fáil i dtrí leibhéal: 40A, 50A, agus 60A. Is é 20A an ráta teagmhála de ghnáth dúnta (NC). Is é 277 VAC an voltas lasc uasta, is é 50A an t-uasmhéid srutha lasctha, agus is é 13850 VA an acmhainn lasc uasta.
C3: Cén fheidhmíocht inslithe a dhéanann an W12T 50 sholáthar?
Glacann sé córas inslithe Aicme F UL. Is é an neart tréleictreach idir teagmhálacha oscailte ná 1500 VAC/1min; idir corna agus teagmhálacha tá sé 2500 VAC don chineál caighdeánach agus 4000 VAC don ard cineál voltais. Tá friotaíocht inslithe tosaigh ≥1000 MΩ (ag 500 VDC).
C4: Cad é an difríocht idir cineálacha séalaithe plaisteacha agus flux-proof, agus conas a roghnú?
Tá an cineál séalaithe plaisteach faoi iamh go hiomlán agus féadann sé gáis chreimneach (H₂S, SO₂, NO₂) agus deannaigh a sheasamh. Ní choisceann an cineál fluxproofed ach dul isteach le linn sádrála. Maidir le timpeallachtaí glan, moltar an cineál flux-proof; le haghaidh timpeallachtaí neamhghlan (ina bhfuil H₂S, SO₂, NO₂, deannach, etc.), moltar an cineál séalaithe plaisteach.
C5: An féidir an cineál caighdeánach agus an cineál íogair a idirmhalartú?
Ní féidir iad a idirmhalartú go díreach mar go bhfuil difríocht idir a bhfriotaíocht chorna agus a n-ídiú cumhachta. Éilíonn an cineál caighdeánach sruth tiomána níos airde, agus éilíonn an cineál íogair níos lú. Nuair a athsholáthar, ní mór paraiméadair tiomána an choil a athríomh bunaithe ar chumas an chiorcaid tiomána.
