W15-2 Leaschraolacháin Cumhachta

Is ardfheidhmíocht é Sraith W15-2 sealaíochta cumhachta atá beartaithe le húsáid in iarratais rialaithe ualaigh mheán-go-ard. Ag a chroí tá an cumas lasctha neamhspleách dé-thacar 12A, a chuireann ar chumas dhá chiorcad a rialú go hiontaofa, ag an am céanna nó ina n-aonar. Soláthraíonn sé seo réiteach solúbtha le haghaidh fearais tí, córais rialaithe tionsclaíocha, trealamh uathoibrithe, agus córais chumhachta. A bhuíochas dá leithlisiú a sheasamh voltas suas le 5kV, raon teochta oibriúcháin leathnaithe de -40 ° C go 105 ° C agus éicea-dhearadh a chomhlíonann RoHS, cuireann sé ard-iontaofacht agus saol seirbhíse fada i dtimpeallachtaí iarratais éagsúla agus éilitheacha.

Buntáistí Croí

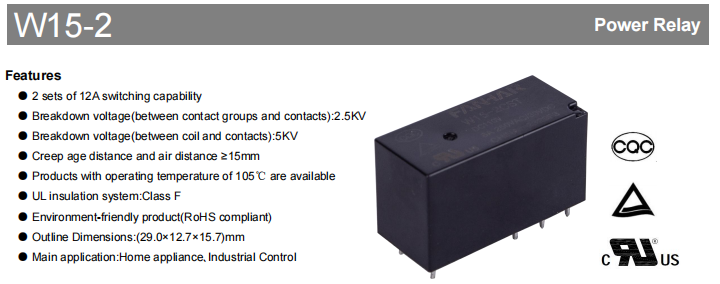

Comhcheanglaíonn Sraith W15-2 feidhmíocht den scoth agus marthanacht laistigh dá toisí bídeacha 29.0 × 12.7 × 15.7mm.

Rialú Neamhspleách Dé-chainéil: Comhcheanglaíonn Sraith W15-2 feidhmíocht den scoth agus marthanacht laistigh dá toisí bídeacha 29.0 × 12.7 × 15.7mm.

Leithlisiú Láidir Leictreach: Seasann 5KV le voltas idir corna agus teagmhálaithe go héifeachtach faoi chois trasnaíochta agus cosnaíonn sé an taobh rialaithe ísealvoltais.

Ruggedness Timpeallachta Sármhaith: Ar fáil i leagan ardteochta 105 ℃ le roghanna séalaithe deannaigh agus éillithe-resistant, seasann sé deannach tionsclaíoch, taise, agus gáis chreimneach (m.sh., H₂S, SO₂).

Comhlíonadh Timpeallachta Domhanda: Cloíonn sé go hiomlán le RoHS agus comhlíonann sé caighdeáin táirgthe glasa agus rialacháin rochtana margaidh idirnáisiúnta.

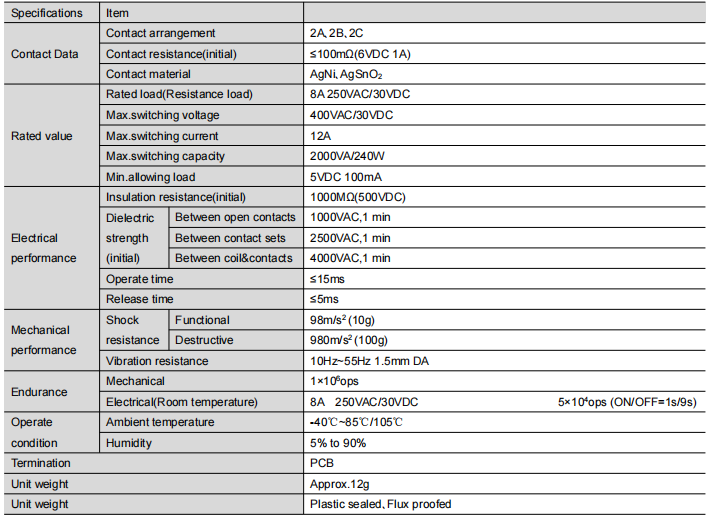

Sonraíochtaí Teicniúla Mionsonraithe

Córas Teagmhála: Solúbtha & Iontaofa

Roghanna Cumraíochta: Tá trí chineál foirme ann: 2A (oscailte de ghnáth), 2B (dúnta de ghnáth) agus 2C (athrú). Is féidir iad seo a úsáid chun freastal ar riachtanais rialaithe éagsúla.

Eolaíocht Ábhar:

Teagmhálaithe AgNi: Rogha ilúsáideach a thairgeann seoltacht agus cobhsaíocht teagmhála.

Teagmhálaithe AgSnO₂: Ideal le haghaidh ualaí ionduchtach cosúil le mótair agus cornaí sealaíochta, tá an táirge seo deartha le haghaidh ualaí dúshlánacha agus gnéithe stua agus friotaíocht caitheamh.

Feidhmíocht Leictreach: Is é 8A an rátáil uasta don ualach ag 250VAC/30VDC, is é 12A/400VAC an cumas lasctha uasta, agus is é ≤100mΩ an friotaíocht teagmhála tosaigh. Cinntíonn sé seo seoladh ard-éifeachtúlachta.

Insliú & Bacainn Sábháilteachta

Friotaíocht inslithe ≥1000MΩ (ag 500VDC).

Neart cuimsitheach tréleictreach: 1000VAC idir teagmhálacha oscailte, 2500VAC idir tacair teagmhála, agus 4000VAC idir an corna agus na teagmhálacha, ar fad ar feadh nóiméad amháin.

Fad creeppage agus imréiteach ≥15mm, ag soláthar aonrú sábháilteachta ard-iontaofachta.

Feidhmíocht Mheicniúil & Dhinimiciúil

Freagra Mear: Ní ráthaítear rialú fíor-ama ach amháin mura bhfuil am na hoibríochta níos mó ná 15 ms agus nach mó an t-am scaoilte ná 5 ms.

Saolré Fada: Sroicheann fad saoil mheicniúil suas le 1,000,000 oibríocht; fanann seasmhacht leictreach fada faoi ualach rátáilte.

Tógáil Ghairbh: Seasann sé don chreathadh (10-55 Hz, aimplitiúid 1.5 mm) agus turraing millteach suas le 100 g, rud a fhágann go bhfuil sé oiriúnach do dhálaí crua.

Comhoiriúnacht Coil & Drive

Freastalaíonn sé ar 12 voltas coitianta ó 3VDC go 110VDC, ag éascú comhtháthú gan uaim le PLCanna agus rialtóirí forleithne.

Samplaí tipiciúla: athraitheach 12VDC (Voltas oibriúcháin ≤9.0VDC, friotaíocht coil 360Ω); Leagan 24VDC (Voltas oibriúcháin ≤18.0VDC, friotaíocht coil 1440Ω), agus tá tomhaltas ísealchumhachta de thart ar 400mW ag an dá cheann.

Cumraíocht Inoiriúnaitheachta Comhshaoil

Teocht: Leagan caighdeánach: -40 ℃ go 85 ℃; Leagan ardteochta: suas le 105 ℃.

Taise: 5% go 90% RH.

Roghanna Séalaithe:

Cineál Flux Proofed: Tá an táirge seo oiriúnach do thimpeallachtaí glan faoi dhíon, mar shampla iad siúd a fhaightear i leictreonaic tomhaltóra agus feistí cumarsáide.

Cineál Séalaithe Plaisteacha: Tá sé seo éigeantach do thimpeallachtaí tionsclaíocha agus lasmuigh ina bhfuil gás creimneach nó truailliú deannaigh.

Deimhnithe Domhanda, Do Dhearbhú

Tá na príomhdheimhniúcháin idirnáisiúnta ag Sraith W15-2 arb iad do phas iad chuig dáileadh domhanda táirgí.

Deimhniú UL/C-UL (E475405): Aithníonn sé rátáil ualach 8A 250VAC/30VDC, ag tacú le hualaí mótair agus soilsithe.

Deimhniú TÜV (R 50332875): Clúdaíonn sé gach cumraíocht teagmhála, deimhníonn sé ualach 12A agus oibríocht ardteochta 105 ℃.

Deimhniú CQC tSín (CQC15002137649): Comhlíonann sé ceanglais Deimhniúcháin Táirge Éigeantach na Síne.

Córas Inslithe: Ráthaíonn ábhair inslithe UL Aicme F (155 ℃) feidhmíocht chomhsheasmhach faoi choinníollacha ardteochta leathnaithe.

Feidhmchláir Thipiciúla & Treoir Roghnúcháin

Réimsí Leathan Iarratais:

Fearais Baile: Comhbhrúiteoirí oiriúntóir aer, mótair meaisín níocháin, rialú fearas cistine ard-chumhachta.

Rialú Tionsclaíoch: modúil aschuir PLC, tús/stad mótair, lascadh téitheoir.

Trealamh Uathoibrithe: Airm róbataice, iompróirí, rialú líne cóimeála.

Bainistíocht Fuinnimh: Athrú aistrithe UPS, rialú inverter PV, rialú ciorcad carn luchtaithe EV.

Treoir Roghnúcháin Beacht:

Formáid Mhúnla: W15-2AST-XXX

Miondealú Cóid:

Teagmhálaithe: 2A (NO), 2B (NC), 2C (CO)

Séalaithe: Neamhní (Flux Proofed), S (Plaisteach Séalaithe)

Ábhar Teagmhála: Neamhní (AgNi), T (AgSnO₂)

Cód Speisialta: m.sh., G (teagmhálaithe óirphlátáilte le haghaidh micrea-chomharthaí)

Voltas Coil: 3-110VDC roghnach

Comhairle Roghnúcháin: Roghnaigh an cineál séalaithe go docht bunaithe ar an gcur síos ar inoiriúnaitheacht comhshaoil agus ar do chás úsáide sonrach.

Príomhphointí Suiteáil & Úsáide

Suiteáil: Suiteáil plug-in PCB. Soláthraítear léaráidí sreangaithe agus leagan amach mionsonraithe (amharc bun). Caoinfhulaingt leagan amach PCB Molta: ±0.1mm.

Sádráil: Chun damáiste teirmeach a sheachaint don imfhálú séalaithe, moltar nósanna imeachta sádrála a rialaítear ag teocht.

Nótaí Úsáide:

Seachain tionchar meicniúil nó titim.

Ní mholtar é do choinníollacha ualaigh an-íseal faoi bhun 5VDC 100mA.

Cothabháil: Baintear an saolré réamh-mheasta amach nuair a bhíonn tú ag oibriú faoi choinníollacha sonraithe. Cuidíonn measúnú rialta ar an staid teagmhála agus fad oibríochta chun an fheidhmíocht is fearr a choinneáil.

Conclúid

Is comhpháirt iontaofa é an t-athsheachadán Sraith W15-2, lena n-áirítear cumas lascála dé 12A, feidhmíocht inslithe, raon teochta fairsing, agus roinnt deimhnithe idirnáisiúnta, maidir le haonrú agus rialú leictreach in iarratais intíre agus tionsclaíocha. Soláthraíonn sé feidhmíocht iontaofa san fhadtéarma i bhfeidhmchláir chaighdeánacha agus i dtimpeallachtaí crua a bhaineann le teocht ard nó le truailliú.

Má theastaíonn aon eolas teicniúil breise, samplaí, nó cúnamh le horduithe uait, déan teagmháil le do thoil.
