Friotóirí Shunt Reatha a Thuiscint: Treoir Chuimsitheach ar Thomhas Reatha Beachtais

Cad is Friotóir Shunt Reatha ann?

A Friotóir Shunt Reatha is comhpháirt bheachtais ísealfhriotaíochta é atá deartha chun sruth leictreach a thomhas trí thitim bheag chomhréireach voltais a tháirgeadh trasna a chríochfoirt. Bunaithe ar Dhlí Ohm (V = I × R), déanann na friotóirí seo an sreabhadh reatha a thiontú ina chomhartha voltais intomhaiste, rud a chumasaíonn monatóireacht chruinn reatha gan cur isteach go mór ar oibriú ciorcad.

Déantar na comhpháirteanna riachtanacha seo a imscaradh go forleathan thar leictreonaic cumhachta, córais bhainistíochta ceallraí, uathoibriú tionsclaíoch, agus feidhmchláir ngluaisteán áit a bhfuil braiteadh beacht reatha ríthábhachtach le haghaidh barrfheabhsú feidhmíochta agus monatóireacht sábháilteachta.

Príomhthréithe na bhFriotóirí Shunt Reatha

Bunphrionsabail Oibriúcháin

Feidhmíonn friotóirí shunt reatha ar phrionsabal simplí ach galánta:

• Nuair a chuirtear i sraith le ualach é, gineann an friotóir titim voltais i gcomhréir leis an sruth a shreabhann tríd
• Déantar an voltas seo a thomhas trí úsáid a bhaint as ciorcaid aimpliúcháin ardbhochta nó tiontairí analógacha go digiteach
• Ríomhtar an sruth tomhaiste ag baint úsáide as an bhfoirmle: I = V ÷ R, áit a bhfanann an fhriotaíocht tairiseach
• Réimsíonn gnáthluachanna friotaíochta ó mhicrea-ohms go dtí na mílte milliohms chun caillteanas cumhachta a íoslaghdú

Paraiméadair Chriticiúil Feidhmíochta

Roghnú an cuí Friotóir Shunt Reatha teastaíonn meastóireacht chúramach ar roinnt príomhshonraíochtaí:

• Luach Friotaíocht: De ghnáth raonta ó 0.1 mΩ go 100 mΩ, roghnaithe bunaithe ar an titim voltas uasta reatha agus inghlactha
• Rátáil Cumhachta: Cinneann sé cumas diomailt teasa, arna ríomh ag baint úsáide as P = I² × R le lamháil sábháilteachta 25-50%
• Comhéifeacht Teochta (TCR): Tomhaiseann sé cobhsaíocht friotaíochta thar éagsúlachtaí teochta, agus tairgeann síntí préimhe ±10 ppm/°C nó níos ísle
• Caoinfhulaingt: Léiríonn sé leibhéal beachtas, ó ± 0.01% do ghrád saotharlainne go ± 1-5% d'iarratais ghinearálta
• Titim Voltais: Áirítear ar luachanna caighdeánacha 50mV, 75mV, nó 100mV ag sruth rátáilte le haghaidh comhoiriúnachta le hionstraimí tomhais

Cineálacha Friotóirí Shunt Reatha

Beachtas Reatha Shunt vs. Sunts Caighdeánach

Beachtas Reatha Shunt is ionann friotóirí agus an tsraith is airde de theicneolaíocht braite reatha, a innealtóireacht d'fheidhmchláir a éilíonn cruinneas agus cobhsaíocht eisceachtúil. Laghdaíonn na comhpháirteanna speisialaithe seo earráidí tomhais trí ardphróisis roghnúcháin ábhar agus déantúsaíochta.

I measc na bpríomhdhifreálaithe de Shunts Reatha Beachtais tá:

• Cinntíonn luachanna TCR ultra-íseal (go minic faoi bhun ± 10 ppm/°C) an t-íosghluaiseacht trasna teochtaí oibriúcháin
• Sonraíochtaí caoinfhulaingt daingean (±0.01% go ±0.1%) le haghaidh atrialltacht tomhais níos fearr
• Naisc Kelvin ceithre chríochfoirt a chuireann deireadh le hearráidí friotaíochta luaidhe
• Cobhsaíocht fhadtéarmach le héifeachtaí íosta aosaithe thar thréimhsí oibriúcháin sínte
• Feidhmíocht níos fearr i saotharlanna calabrúcháin, trealamh tástála, agus córais monatóireachta criticiúla

DC Cumraíochtaí Friotóra Shunt Reatha

DC Friotóirí Shunt Reatha atá optamaithe go sonrach le haghaidh feidhmchláir srutha dhírigh, ina bhfuil modhanna tógála a thugann aghaidh ar na dúshláin uathúla a bhaineann le tomhas DC:

• Tógáil cóimhiotal Manganin nó Constantán a sholáthraíonn EMF teirmeach nach bhfuil gar do nialas
• Dearaí painéal-suite le críochfoirt láidre le haghaidh timpeallachtaí tionsclaíocha
• Aschur caighdeánaithe 75mV ag sruth rátáilte le haghaidh comhtháthú gan uaim le méadair analógacha
• Cumas ró-ualaigh ard (de ghnáth 120% den sruth rátáilte ar feadh 2 uair)
• Raonta teocht oibriúcháin ó -40 ° C go 60 ° C le haghaidh coinníollacha tionsclaíocha crua.

Casadh Leictreach de réir Teicneolaíochta Foirgníochta

Traenálaí Leictreach a mhonaraítear ag baint úsáide as teicneolaíochtaí éagsúla, gach ceann acu ag tairiscint buntáistí ar leith:

• Shunts Scragall Miotail: Cuir cruinneas eisceachtúil ar fáil le TCR chomh híseal le ± 5 ppm / ° C, oiriúnach le haghaidh feidhmeanna ard-minicíochta agus cruinneas

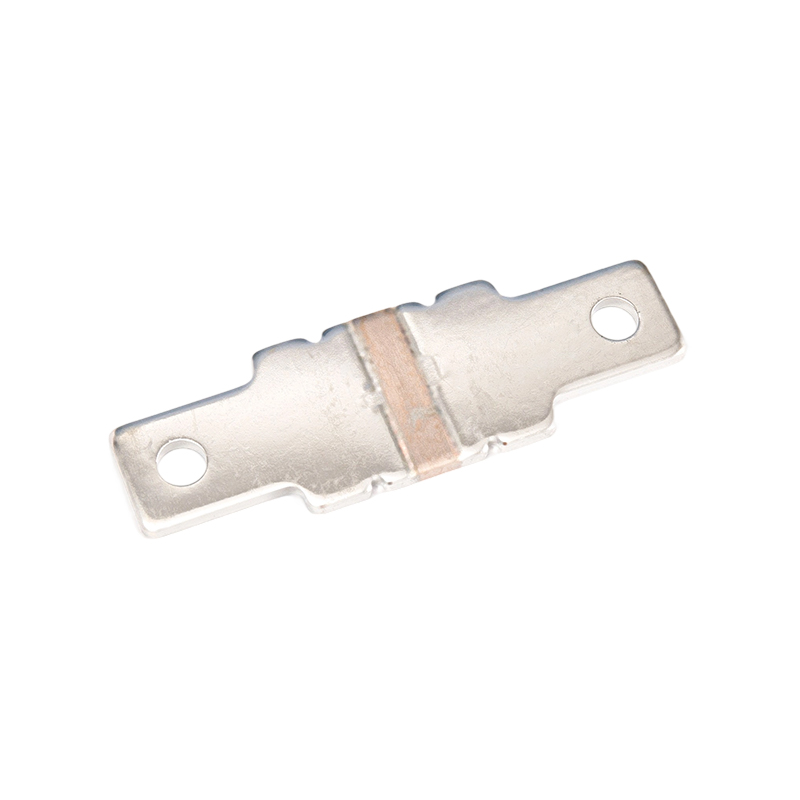

• Stiallacha Miotail/Plátaí: Láimhseáil cumhachta den scoth a thairiscint agus cumas reatha borrtha do thiomáineann feithicleach agus tionsclaíoch
• Shunts Wirewound: Cobhsaíocht níos fearr agus cumas ardchumhachta a sheachadadh, cé go gcuireann ionduchtacht níos airde srian ar fheidhmíocht AC
• Tionchar Scannán Tiubh: Réiteach cost-éifeachtach d'iarratais ard-toirte le ceanglais mheasartha bheachtais

Feidhmchláir Thar Thionscail

Córais Feithicleach agus Leictreachais

Tá earnáil na ngluaisteán ar cheann de na margaí is mó fáis le haghaidh Friotóir Shunt Reathas , tiomáinte ag leictriú feithiclí agus ardchórais leictreonacha. Áirítear le hiarratais chriticiúla:

• Déanann Córais Bhainistíochta Cadhnraí (BMS) monatóireacht ar shruthanna muirir/doirteadh chun meastachán a dhéanamh ar staid an luchta
• Soláthraíonn luchtairí ar bord (OBC) aiseolas maidir le rialú reatha agus cosaint ró-ualaithe
• Rialú mótair tarraingthe a chumasaíonn chasmhóiminte beacht agus rialáil luais
• Cinntíonn tiontairí DC-DC dáileadh éifeachtach cumhachta thar fhochórais feithicle
• Aonaid dáilte cumhachta ardvoltais a éilíonn comhpháirteanna cáilithe AEC-Q200

Leictreonaic Cumhachta Tionscail

Giaráil feidhmchláir thionsclaíocha Beachtas Reatha Shunts le haghaidh:

• Córais tiomána mótair a éilíonn aiseolas reatha fíor-ama le haghaidh rialú veicteora
• Monatóireacht ar an soláthar cumhachta, ag cinntiú rialáil ualaigh agus braite locht
• Tiomáineann Servo braite reatha ardchruinneas le haghaidh rialú suímh
• Teastaíonn tomhas cruinn tomhaltais ó chórais méadraithe fuinnimh
• Rianaíonn inverters fuinnimh in-athnuaite sreabhadh srutha i gcórais gréine agus gaoithe

Leictreonaic Tomhaltóra agus Teileachumarsáid

Dlúth Friotóir Shunt Reathas feidhmiúlacht chun cinn a chumasú i:

• Cinntíonn bainistíocht ceallraí fón cliste timthriallta muirearaithe sábháilte
• Déanann cuibheoirí cumhachta ríomhaire glúine monatóireacht ar aschur reatha
• Stáisiúin bonn 5G ag bainistiú dáileadh cumhachta thar aimplitheoirí RF
• Rianaíonn trealamh ionad sonraí tomhaltas cumhachta ag leibhéal an fhreastalaí
• Feistí inchaite a uasmhéadaíonn saol na ceallraí trí mhonatóireacht beacht reatha

Breithnithe Dearaidh agus Dea-Chleachtais

Cur i bhFeidhm Nasc Kelvin

Chun cruinneas uasta a bhaint amach le friotaíocht íseal Friotóir Shunt Reathas , tá sé riachtanach naisc chuí Kelvin (4-sreang) a chur i bhfeidhm. Scarann ​​an teicníocht seo cosáin iompair srutha ó chonairí braite voltais, rud a chuireann deireadh le hearráidí de bharr luaidhe agus friotaíocht teagmhála.

I measc na dtreoirlínte forfheidhmithe tá:

• Línte braite bealaigh ó imill istigh na bpoll friotóra is gaire don eilimint fhriotach
• Coinnigh ar chomhfhad agus ar thoise do rianta braite chun tomhas cothrom a chinntiú
• Suímh na haimplitheoirí mothachta reatha chomh gar agus is féidir don shunt
• Seachain vias i pillíní shunt chun cosc a chur ar wicking solder agus friotaíocht míchothrom
• Bain úsáid as ródú difreálach péire le haghaidh línte cialla chun torann modh coitianta a dhiúltú

Straitéisí Bainistíochta Teirmeach

Diomailt cumhachta i DC Friotóirí Shunt Reatha gineann teas a d'fhéadfadh cur isteach ar chruinneas tomhais. Éilíonn bainistíocht éifeachtach teirmeach:

• Friotóirí deimhneachta cuí faoi bhun rátálacha uasta chun an saolré a fhadú
• Achar leordhóthanach copair ar PCBanna le haghaidh scaipeadh teasa
• Breathnú ar theocht chomhthimpeallach agus ar shreabhadh aeir i ndearadh imfhálaithe
• Roghnú ábhar le TCR íseal chun sruth spreagtha ag teocht a íoslaghdú
• Ábhair chomhéadain teirmeacha a úsáid nuair a bhíonn suantraí de chineál painéil á bhfeistiú

Ard-Taobh vs. Íseal Braiteadh

Socrúchán na Traenálaí Leictreach laistigh de chiorcaid tionchar ar fheidhmíocht an chórais:

Treoir Roghnúcháin d'Innealtóirí

Riachtanais Friotaíocht a Ríomh

Cinneadh an optamach Friotóir Shunt Reatha Baineann luach le fachtóirí iolracha a chothromú:

• Titim voltas sprice: De ghnáth 50-100mV le haghaidh comhoiriúnacht le ADCanna agus méadar caighdeánach
• Sruth uasta: Ríomh R = V ÷ I chun an fhriotaíocht riachtanach a fháil
• Diomailt cumhachta: Fíoraigh P = I² × R fanann sé laistigh de theorainneacha rátáilte le lamháil sábháilteachta
• Cóimheas comhartha-go-torann: Cinntigh go sáraíonn an titim voltais urlár torainn an chórais le haghaidh tomhais iontaofa

Critéir Roghnú Ábhar

Bíonn tionchar díreach ag comhdhéanamh cóimhiotail Beachtas Reatha Shunt feidhmíocht:

• Mangainín: Is fearr le haghaidh feidhmchláir bheachtais le TCR ~ ± 10-50 ppm / ° C agus cobhsaíocht fhadtéarmach den scoth
• Constantán: Tairgeann cobhsaíocht mhaith le TCR measartha d'úsáid thionsclaíoch ghinearálta
• Zeranin: Cóimhiotal chun cinn a sholáthraíonn TCR ultra-íseal do na ceanglais bheachtais is airde
• Copar: Úsáidtear é in iarratais ard-reatha nuair is é an costas an príomhábhar imní

CCanna

Cad é an difríocht idir friotóir shunt srutha agus friotóir braite srutha?

Cé go n-úsáidtear na téarmaí go hidirmhalartaithe go minic, is gnách go mbíonn cásanna úsáide difriúla le tuiscint acu. Friotóirí chiall reatha go ginearálta is comhpháirteanna ísealfhriotaíochta iad atá comhtháite i gciorcaid leictreonacha le haghaidh monatóireachta agus rialaithe, atá deartha le freagairt minicíochta rialaithe d'fheidhmchláir bheachtais. Friotóirí shunt reatha is minic a bhaineann siad le tomhais srutha níos airde agus féadfar iad a úsáid in iarratais dáileacháin cumhachta, ionstraimíochta nó méadraithe. Braitheann an dá cheann ar phrionsabal an dlí Ohm céanna ach tá difríocht acu ó thaobh scála, tógála agus timpeallacht iarratais.

Conas a roghnóidh mé an luach friotaíochta ceart do mo fhriotóir shunt reatha?

Roghnú an cuí resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Cad é TCR, agus cén fáth a bhfuil sé tábhachtach do fhriotóirí reatha shunt?

Tomhaiseann TCR (Comhéifeacht Friotaíochta Teochta) an méid friotaíochta a athraíonn le teocht, arna shloinneadh i ppm/°C (páirteanna in aghaidh an mhilliúin in aghaidh na céime Celsius). Maidir le friotóir shunt le 100 ppm/°C TCR agus 100Ω friotaíocht tosaigh, cruthaíonn athrú teochta 50°C athrú friotaíochta 0.5Ω. Bíonn tionchar díreach aige seo ar chruinneas tomhais - ciallaíonn TCR níos airde earráid níos mó de réir mar a athraíonn an teocht. Préimh Beachtas Reatha Shunts TCR a thairiscint chomh híseal le ±10 ppm/°C, atá riachtanach d’fheidhmchláir feithicleacha (-40°C go 125°C) agus tionsclaíochta ina bhfuil luaineachtaí teochta suntasach.

Cad is nasc Kelvin ann, agus cathain ba cheart dom é a úsáid?

Úsáideann nasc Kelvin (4-sreang) ceithre chríochfort: dhá cheann chun sruth a iompar agus dhá chríochfort braite tiomnaithe chun voltas a thomhas. Cuireann sé seo deireadh le hearráidí ó fhriotaíocht luaidhe agus teagmhála, ar féidir leo earráidí tomhais 10-15% a thabhairt isteach i bhfoirmíochtaí 2-sreang nuair a bhíonn shunts raon milliohm á thomhas. Bain úsáid as naisc Kelvin do chách Beachtas Reatha Shunt iarratais, go háirithe nuair a bhíonn luachanna friotaíochta faoi bhun 10mΩ nó nuair a bhíonn cruinneas níos fearr ná 0.5% ag teastáil. Is éard atá i gceist leis an gcur i bhfeidhm ná línte braite a ródú ón taobh istigh de na pillíní friotóra agus na faid chomhionanna a choinneáil.

Conas a chuirtear friotóirí reatha shunt i gcomparáid le braiteoirí éifeacht Halla chun sruth a thomhas?

Friotóir Shunt Reathas cruinneas níos airde a thairiscint (go háirithe ag DC / minicíocht íseal), costas níos ísle, agus freagairt minicíochta níos leithne, e ach teas a ghiniúint (caillteanas I²R) agus gan aonrú galbhánach a sholáthar. Soláthraíonn braiteoirí éifeacht halla aonrú dúchasach agus caillteanas cumhachta diomaibhseach ach bíonn tionchar ag réimsí maighnéadacha seachtracha ar chruinneas measartha, agus tá costas níos airde acu. Maidir le feidhmchláir DC a dteastaíonn ardchruinneas uathu, cosúil le córais bhainistíochta ceallraí, is fearr go hiondúil friotóirí shunt. Is fearr braiteoirí halla nuair a bhíonn aonrú ríthábhachtach nó i bhfeidhmchláir ardshrutha nuair is ábhar imní é diomailt teasa.

Cad iad na titeann caighdeánach voltais do fhriotóirí shunt DC t?

Caighdeán tionscail DC Friotóirí Shunt Reatha táirgeann siad 75mV de ghnáth ag sruth rátáilte, cé go mbíonn leaganacha 50mV agus 100mV coitianta freisin. Cinntíonn an caighdeánú seo comhoiriúnacht le méadair painéil analógacha agus le hionstraimí tomhais atá deartha le haghaidh na raonta voltais sonracha seo. Mar shampla, tá friotaíocht 0.00075Ω ag shunt 100A/75mV, agus tá 0.0015Ω ag shunt 50A/75mV. Agus shunts á roghnú le haghaidh trealaimh atá ann cheana féin, fíoraigh ceanglas voltais iomlán an mhéadair chun scála agus cruinneas ceart a chinntiú.

An féidir friotóirí reatha shunt a úsáid in iarratais AC?

Sea, Friotóir Shunt Reathas obair le haghaidh tomhais AC, ach ní hionann breithnithe agus iarratais DC. Léiríonn shunts sreangchréachtaithe ionduchtacht a d'fhéadfadh athruithe céime agus earráidí tomhais a dhéanamh ag minicíochtaí níos airde. Tairgeann scragall miotail nó shunts pláta miotail ionduchtacht níos ísle agus feidhmíocht AC níos fearr. Maidir le feidhmchláir AC íon, is minic gur fearr claochladáin reatha (CTanna) toisc go soláthraíonn siad aonrú agus láimhseálann siad sruthanna arda gan teas a ghiniúint. Mar sin féin, maidir le riachtanais AC nó raon leathan-minicíochta atá claonta le DC, fanann friotóirí shunt éifeachtach nuair a shonraítear i gceart iad le haghaidh freagartha minicíochta.

Cad is cúis le hearráidí tomhais an fhriotóra shunt reatha, agus conas is féidir liom iad a íoslaghdú?

I measc na bhfoinsí earráide príomhúla tá: sruth teirmeach (arna íoslaghdú trí ábhair íseal-TCR a roghnú), friotaíocht luaidhe (deireadh trí naisc Kelvin), voltais teirmeleictreacha (laghdaithe ag úsáid ábhar comhsheasmhach agus grádáin teochta), saincheisteanna leagan amach PCB (déileáiltear trí rian ceart rianaithe agus socrúcháin amplifier), agus féin-théamh (arna bhainistiú trí dhearadh teirmeach agus derating). I measc fachtóirí breise tá cáilíocht sádrála, friotaíocht teagmhála ag críochfoirt, agus trasnaíocht leictreamaighnéadach. Is féidir an earráid iomlán a laghdú go dtí níos lú ná 0.1% in iarratais bheachtais de réir threoirlínte leagan amach an mhonaróra agus bainistiú ceart teirmeach a chur i bhfeidhm.

Cad iad na deimhnithe ba chóir dom a lorg i bhfriotóirí srutha shunt feithicleach?

Le haghaidh iarratais feithicleach, lorg Friotóir Shunt Reathas le cáilíocht AEC-Q200 - an caighdeán domhanda do thástáil struis comhpháirteanna éighníomhacha i dtimpeallachtaí feithicleach. I measc na ndeimhnithe tábhachtacha breise tá ISO9001 (bainistíocht cáilíochta), ISO14001 (comhshaoil), agus ISO45001 (sláinte agus sábháilteacht cheirde). I gcás margaí idirnáisiúnta, cinntíonn aitheantas OL, deimhniú TUV, agus comhlíonadh threoracha ROHS/REACH an AE go gcloítear le rialú. Is féidir leis na comhpháirteanna ráthaíochta deimhnithe seo raonta teochta na ngluaisteán (-40 ° C go 125 ° C), creathadh, agus ceanglais iontaofachta fadtéarmacha a sheasamh.

Conas is féidir liom an rátáil cumhachta a theastaíonn do mo fhriotóir shunt reatha a ríomh?

Bain úsáid as P = I² × R a ríomh diomailt cumhachta, áit arb é I an t-uassruth leanúnach, agus gurb é R an fhriotaíocht shunt. Cuir lamháil sábháilteachta 25-50% os cionn na cumhachta ríofa. Mar shampla, le 20A trí shunt 5mΩ: P = 20² × 0.005 = 2W. Roghnaigh friotóir le rátáil 3W nó níos airde. Smaoinigh ar chuair a dhíghrádú - ní mór go leor friotóirí a dhíghrádú os cionn teocht chomhthimpeallach 70°C. I gcás feidhmeanna bíogacha, fíoraigh cumas cuisle an fhriotóra mar is minic a sháraíonn láimhseáil buaicchumhachta rátálacha leanúnacha. Féach i gcónaí ar shonraí an mhonaróra le haghaidh sainriachtanais dearthóra.
