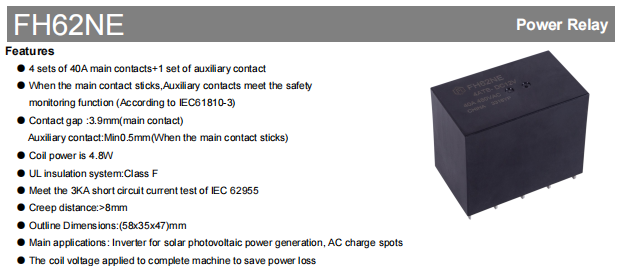

FH62NE 40A Athsheachadán Fuinnimh Eew le Monatóireacht Sábháilteachta IEC 61810-3 - Ideal d'Inverters Gréine agus Stáisiúin Luchtaithe AC

Toisc go gcuireann córais fhótavoltach, stáisiúin luchtaithe EV, agus trealamh rialaithe tionsclaíoch éilimh níos airde ar shábháilteacht leictreachais agus ar éifeachtúlacht fuinnimh, athsheachadáin Ní mór feidhmíocht lasctha iontaofa a sheachadadh, ach freisin monatóireacht sábháilteachta, oibriú ísealchumhachta, agus cobhsaíocht fhadtéarmach. An tsraith FH62NE sealaíochta fuinnimh nua ó Fanhar Leictreonaic le chéile cumas ualaigh ard, monatóireacht sábháilteachta cliste, oibríocht coigilte fuinnimh, agus dearadh saol fada i réiteach amháin, ag tairiscint réiteach lascadh cumhachta an-iontaofa d'iarratais le riachtanais déine maidir le feidhmíocht leictreach, sábháilteacht córais, agus inoiriúnaitheacht comhshaoil.

4 Thacar de 40A Príomhtheagmhálaithe 1 Teagmháil Chúnta – Monatóireacht ar Iompar agus ar Shábháilteacht Reatha Ard i gceann amháin

Tá an FH62NE gnéithe 4 thacar de 40A príomhtheagmhálaithe agus 1 teagmhálaí cúnta:

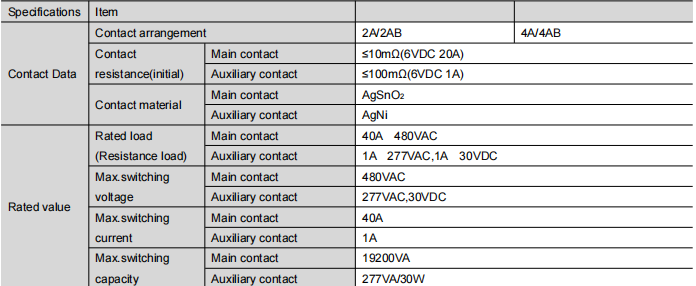

Príomhtheagmhálaithe : 4 Foirm A (4A/4AB) teagmhálaithe oscailte de ghnáth, ag baint úsáide as ábhar AgSnO₂ (ocsaíd stáin airgid), rátáil ag 40A @ 480VAC (frithsheasmhach), cumas lasctha uasta 19,200 VA, friotaíocht teagmhála tosaigh ≤10 mΩ.

Teagmháil chúnta : 1 Teagmháil dúnta de ghnáth le Foirm B, ag baint úsáide as ábhar AgNi (níicil airgid), rátáilte ag 1A @ 277VAC / 30VDC.

Feidhm lárnach sábháilteachta : I gcás táthú príomhtheagmhála de bharr locht, is féidir leis an teagmháil chúnta fós a oscailt go hiontaofa le bearna íosta de ≥0.5 mm, comhartha locht a sheoladh chuig an gcóras rialaithe le haghaidh monatóireachta sábháilteachta fíor-ama ar an bpríomhchiorcad. Comhlíonann sé seo caighdeán sábháilteachta IEC 61810-3. Is é 3.9 mm an príomh-bhearna teagmhála, rud a chinntíonn sábháilteacht aonrúcháin ardvoltais.

FH62 data

Comhlíonann Dearadh Ard-Inslithe Aicme F Ceanglais Ardvoltais le haghaidh Feidhmchláir Nua Fuinnimh

Feidhmíonn trealamh nua fuinnimh faoi ardvoltas ar feadh tréimhsí fada, ag éileamh feidhmíocht inslithe den scoth. Glacann an FH62NE córas inslithe Aicme F (155 ° C) le fad creepage de > 8 mm, rud a choscann briseadh síos ardvoltais agus sceitheadh.

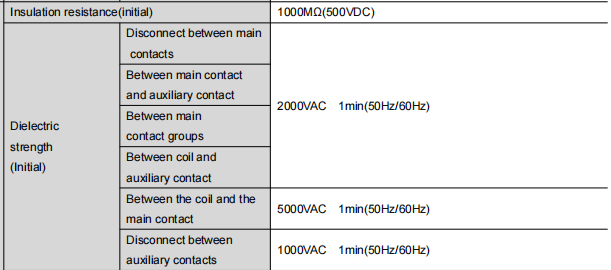

Cumas neart tréleictreach:

FH62NE

Voltas borrtha: Tá an relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Dearadh Ísealchumhachta

Tá an FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

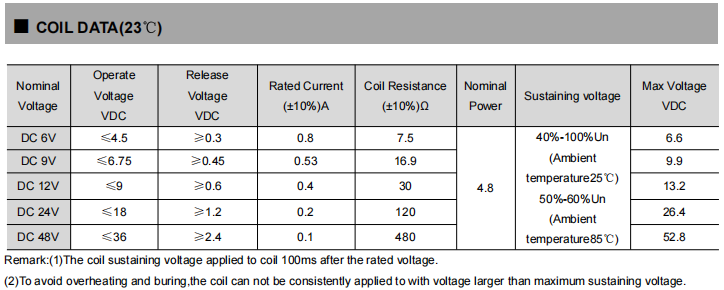

Sonraíochtaí coil (ag 23 ° C):

FH62NE Coil

Am oibriúcháin: ≤40 ms; Am eisiúna: ≤20 ms.

Raon Teochta Leathan agus Iontaofacht Ard do Thimpeallacht Éileamh Tionscail

Tá an FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Rátálacha seasmhachta:

Saol meicniúil: 1,000,000 oibríocht
Saol leictreach: 30,000 oibríocht (frithsheasmhach 40A/480VAC, ON/OFF = 1s/9s)

Frithsheasmhacht creathadh agus turrainge:

Creathadh feidhme: 10 Hz – 55 Hz, aimplitiúid 1.5 mm
Turraing feidhme: 98 m/s² (10g)
Turraing millteach: 980 m/s² (100g)

Méid Dlúth le haghaidh Comhtháthú Córas Éasca

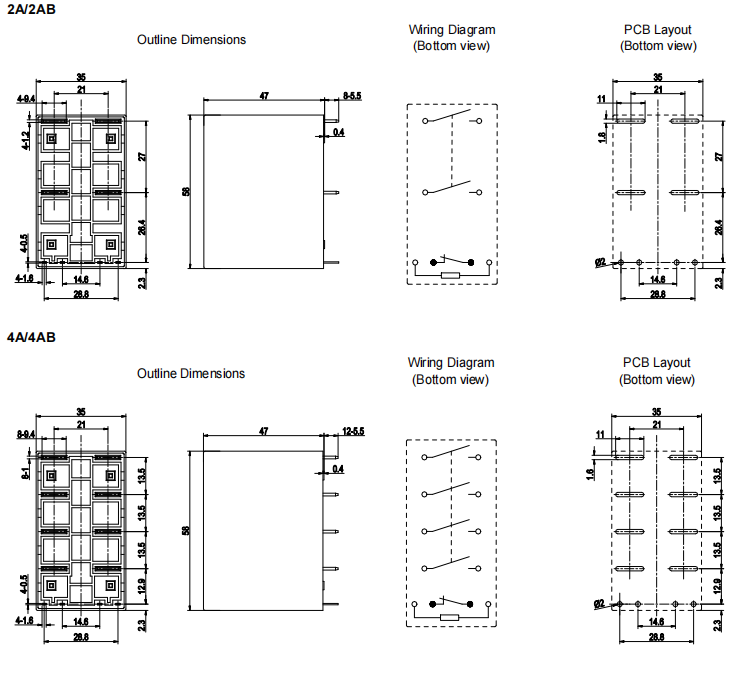

Tá an FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

FH62 Compact Size for Easy System Integration

Moltaí gléasta agus sádrála:

Gléasta: PCB mount molta

Teocht sádrála: 260°C ± 5°C

Am sádrála: 3 - 5 soicind

Caoinfhulaingt toise gléasta (mura dtugtar faoi deara): ±0.1 mm

Príomhchásanna Feidhmchláir

Agus a chumas iompair ard reatha, monatóireacht neamhspleách sábháilteachta, agus dearadh cruthaithe, úsáidtear an FH62NE go forleathan i:

Inverters fótavoltach gréine : Le haghaidh athrú ualaigh agus aonrú ar an taobh ionchuir DC nó aschuir AC. Láimhseálann a sheasamh ardvoltais, cumas ard reatha, agus díolúine borrtha go héifeachtach luaineachtaí voltais agus aistrithe aistrithe atá coitianta i gcórais PV.

Stáisiúin luchtaithe AC EV : Mar phríomh-chomhpháirt lasctha i gciorcaid rialaithe luchtaithe, iompraíonn na príomhtheagmhálaithe sruth luchtaithe go sábháilte, agus soláthraíonn an teagmhálaí cúnta ciseal breise cosanta sábháilteachta.

Córais atá ríthábhachtach don tsábháilteacht a dteastaíonn aiseolas stádais uathu : Seachadaíonn an teagmhálaí cúnta faisnéis dhiagnóiseach faoin bpríomhstádas teagmhála, ag freastal ar riachtanais na n-iarratas a bhfuil dianriachtanais sábháilteachta acu.

Ceisteanna coitianta

C1: Cad é ualach rátáil na bpríomhtheagmhálaithe FH62NE?

Tá an main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.

C2: Cad é feidhm an teagmhála cúnta?

Tá an auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.

C3: Cad é tomhaltas cumhachta coil an FH62NE?

Tá an rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.

C4: Cad é saol leictreach an FH62NE?

Faoi ualach resistive 40A/480VAC (AR / Off = 1s/9s), is é an saol leictreach ná 30,000 oibríocht.

C5: Cad é tomhaltas cumhachta coil an FH62NE?

Tá an rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
