W12T 40A Leaschraolacháin Cumhachta | Sealaíocht PCB le haghaidh Muirir EV, Córais Fhótavoltach & Feidhmchláir Nua Fuinnimh

De réir mar a leanann córais fuinnimh in-athnuaite, feithiclí leictreacha agus teicneolaíochtaí stórála fuinnimh ag dul chun cinn, éilíonn córais rialaithe cumhachta athsheachadáin le cumas aistrithe níos airde, feidhmíocht inslithe níos fearr agus iontaofacht oibriúcháin fadtéarmach. Arna fhorbairt chun na ceanglais seo a chomhlíonadh, tá an Fanhar Athsheachadán Cumhachta W12T 40A atá deartha go sonrach le haghaidh feithiclí leictreacha, chairn luchtaithe agus córais fuinnimh in-athnuaite fótavoltach (PV).

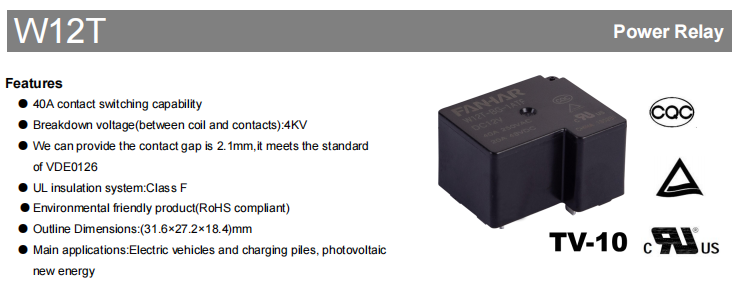

Gnéithe an W12T a Cumas aistrithe teagmhála 40A , uas-thréleictreach sheasamh voltas de 4000VAC idir coil agus teagmhálacha , agus roghnach bearna teagmhála de ≥2.1mm . Agus feidhmíocht aistrithe ard-ualaigh á áirithiú aige, comhlíonann sé na ceanglais maidir le insliú agus sábháilteacht leictreach i dtrealamh nua fuinnimh.

Le dearadh dlúth PCB-mount a thomhas amháin 31.6 × 27.2 × 18.4 mm , tá an W12T ar fáil i raon leathan roghanna voltas coil ó 5V go 110VDC . Tairgeann an tsraith Cineál Caighdeánach (cumhacht corna 900mW) agus Cineál BG (cumhacht coil 1400mW). Tá an sealaíocht faighte UL/cUL, TÜV agus CQC deimhnithe, ag tacú lena úsáid i margaí éagsúla ar fud an domhain.

Cumas Athraithe Ard-Reatha 40A le haghaidh Trealamh Ardchumhachta

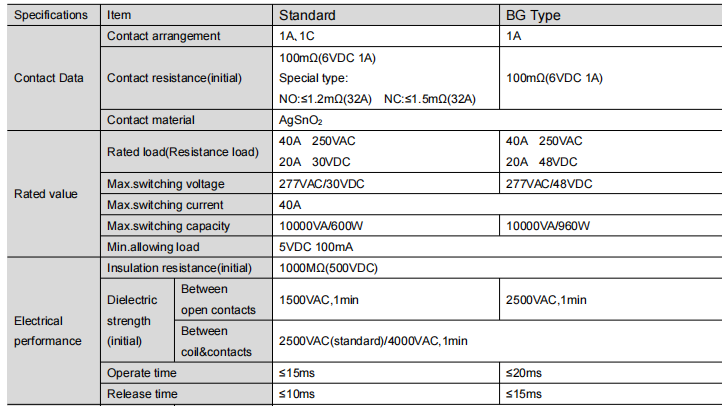

Teastaíonn athsheachadáin a bhfuil cumas iompair srutha suntasach ag teastáil ó threalamh nua fuinnimh ar nós chairn luchtaithe EV agus inverters PV. Tá ualach rialaithe rátáilte de 40A 250VAC ag an W12T le hacmhainn lasctha uasta 10000VA.

I gcás ualaí DC, tacaíonn an Cineál Caighdeánach le 20A 30VDC, agus tacaíonn an Cineál BG le 20A 48VDC. Ina theannta sin, tá cineálacha speisialta friotaíochta íseal teagmhála ar fáil le NO≤1.2mΩ (32A) agus NC≤1.5mΩ (32A). Is é 5VDC 100mA an t-ualach íosta incheadaithe, rud a chumasaíonn raon leathan feidhmchlár ó athrú beag comhartha go rialú ualaigh ardchumhachta.

Dearadh Ard-Inslithe le haghaidh Sábháilteacht Chórais Feabhsaithe

Is riachtanas ríthábhachtach é insliú leictreach do threalamh fuinnimh in-athnuaite a oibríonn faoi choinníollacha ardvoltais. Cuireann an W12T cumas inslithe leictreach den scoth ar fáil:

Seasann an t-uasvoltas tréleictreach idir corna agus teagmhálaithe: 4000VAC

Seasann tréleictreach voltas idir teagmhálaithe oscailte (Cineál BG): 2500VAC

Friotaíocht inslithe tosaigh: 1000MΩ (ag 500VDC)

Córas inslithe Aicme F UL: Cuireann sárfheidhmíocht inslithe le sábháilteacht agus le hiontaofacht oibríochta feabhsaithe, rud a choscann rioscaí ardvoltais agus sceite.

Ábhar Teagmhála Ardchaighdeáin AgSnO₂ le haghaidh Saol Seirbhíse Breisithe

Úsáideann an tsraith W12T AgSnO₂ (ocsaíd stáin airgid) mar ábhar teagmhála. Taispeánann AgSnO₂ friotaíocht creimeadh stua den scoth, friotaíocht teagmhála íseal agus cobhsaí, seoltacht teirmeach maith, agus feidhmíocht frith-táthú den scoth. Laghdaíonn sé go héifeachtach arcing agus leathnaíonn sé saol na seirbhíse sealaíochta, ag cothabháil feidhmíocht leictreach cobhsaí fiú nuair a bhíonn iarratais ard-ualach á n-aistriú go minic.

Feidhmíocht Iontaofa i dTimpeallacht Thionsclaíoch Éileamh

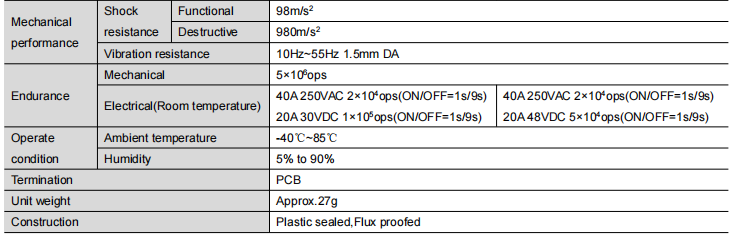

Chomh maith lena fheidhmíocht leictreach, tá an W12T deartha chun iontaofacht fhadtéarmach a sheachadadh faoi choinníollacha oibriúcháin éilitheacha. Feidhmíonn an t-athsheachadán thar raon teochta comhthimpeallach leathan de -40°C go 85°C, rud a fhágann go bhfuil sé oiriúnach do chórais fuinnimh in-athnuaite agus do threalamh tionsclaíoch a imscartar in aeráidí éagsúla.

Cuireann an t-athsheachadán saol meicniúil suas le 5,000,000 oibríocht ar fáil agus saol leictreach de 20,000 oibríocht faoi 40A 250VAC ualach frithsheasmhach, 100,000 oibríocht faoi 20A 30VDC (Cineál Caighdeánach), agus 50,000 oibríocht faoi 20A 4G (Cineál B 4G).

Is é an t-am oibriúcháin ≤15ms (Caighdeánach) / ≤20ms (BG), agus is é ≤10ms (Caighdeánach) an t-am scaoilte / ≤15ms (BG). Tá an sealaíocht deartha freisin chun creathadh agus turraing mheicniúil a bhíonn coitianta in feidhmeanna tionsclaíochta a sheasamh.

Roghanna Ilvoltais Coil le haghaidh Dearadh Córas Solúbtha

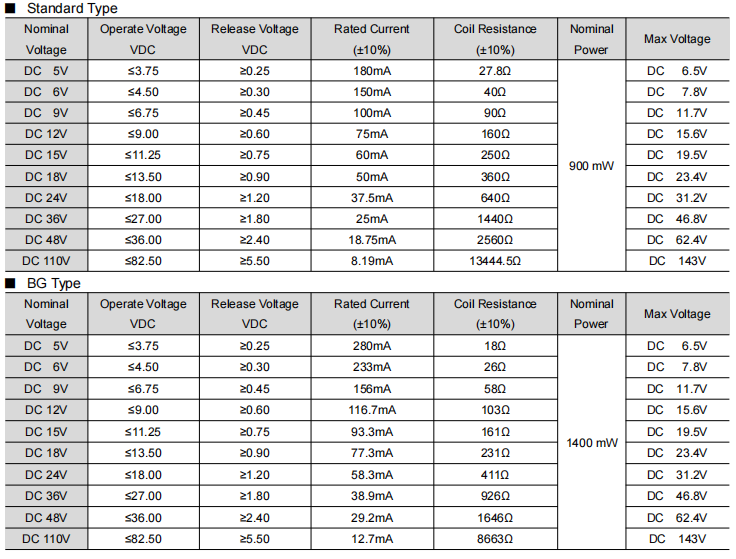

Éilíonn córais rialaithe éagsúla cumraíochtaí voltas coil éagsúla. Chun comhtháthú an chórais a shimpliú, tá an W12T ar fáil le roghanna voltais corna DC iolracha, lena n-áirítear 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Is é 900mW an chumhacht rátaithe corna de Chineál Caighdeánach, agus is é 1400mW an chumhacht BG Cineál. Ní hamháin go bhfeabhsaíonn an dearadh corna caighdeánaithe comhoiriúnacht le ciorcaid rialaithe éagsúla ach freisin simplíonn sé forbairt táirgí do mhonaróirí a úsáideann ardáin ilvoltais.

Dearadh Dlúth PCB-Mount le haghaidh Comhtháthú Trealamh Éasca

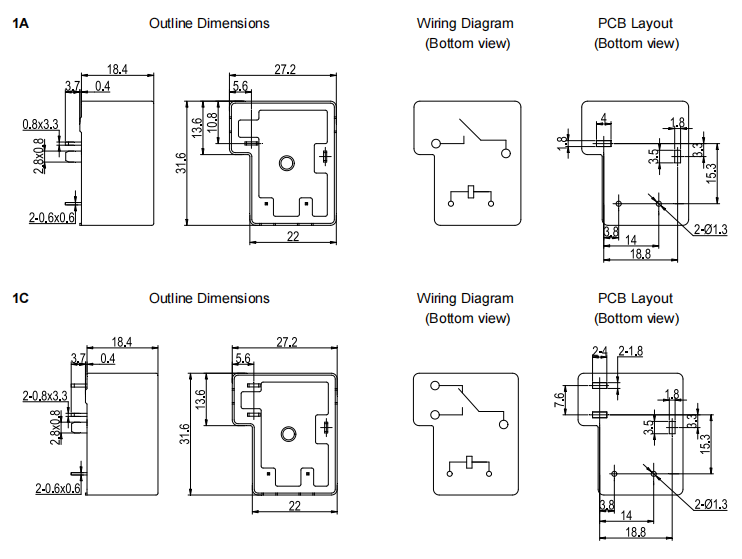

Gnéithe an W12T a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

I dtimpeallachtaí glan (saor ó H₂S, SO₂, NO₂ agus deannach), moltar an cineál Flux-proof. I dtimpeallachtaí neamhghlan ina bhfuil na truailleáin seo, moltar an cineál séalaithe Plaisteacha. Leathnaíonn an breithniú deartha seo go héifeachtach saol seirbhíse an sealaíochta i dtimpeallachtaí tionsclaíocha éagsúla.

Feidhmchláir tipiciúla

Deartha le haghaidh feidhmeanna aistrithe cumhachta ard-reatha, úsáidtear an W12T go forleathan i bhfuinneamh in-athnuaite agus córais feithiclí leictreacha ina bhfuil gá le feidhmíocht lasc iontaofa agus cumas ard inslithe:

• Feithiclí leictreacha (EV)
• Carranna luchtaithe feithiclí fuinnimh nua
• Trealamh fótavoltach (PV) fuinnimh in-athnuaite

Laistigh de na córais seo, úsáidtear an sealaíocht go coitianta le haghaidh rialú cumhachta, lascadh príomhchiorcad agus aonrú sábháilteachta, ag cuidiú le hiontaofacht an chórais agus sábháilteacht oibriúcháin a fheabhsú.

Conas Cineál Caighdeánach nó Cineál BG a Roghnú

Tá an W12T á thairiscint i gCineál Caighdeánach agus Cineál BG. Tá achoimre ar na príomhdhifríochtaí thíos:

Maidir le rialú tionsclaíoch ginearálta agus feidhmchláir lasctha cumhachta caighdeánach, comhlíonann an Cineál Caighdeánach an chuid is mó de na ceanglais. Maidir le córais fhótavoltach, iarratais a éilíonn achair leithlisithe teagmhála níos mó, nó cásanna voltais DC níos airde, moltar an Cineál BG.
